- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥
- 液動球閥
- Q747MF6C
- Q747MF6C-液動球閥
- 46
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q747MF6C-液動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

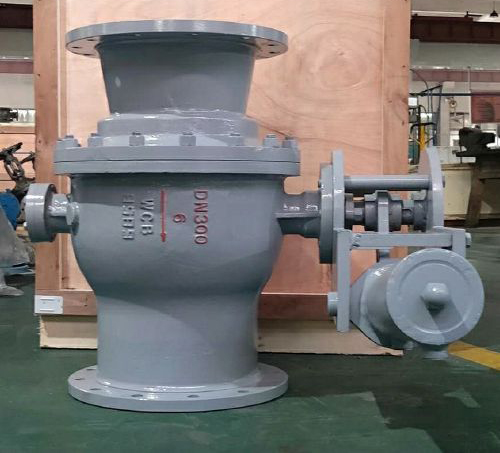

Q747MF6C-液動球閥產品說明書資料介紹
Q747MF6C-液動球閥公稱通徑DN100-DN300，公稱壓力PN0.6MPa，閥體材質：鑄鋼WCB，驅動方式：液壓，連接方式：法蘭，適用介質：灰粉料，適用溫度：≤280℃，主要功能是在灰鬥底部做卸灰時使用廣泛應用於電力、化工、石化、石油、采礦、機械設備配套等領域。
參數
連接方式：法蘭式
品牌: 上海奇眾
公稱通徑: DN100~DN300mm ;
公稱壓力: PN0.25~0.6Mpa;
適用溫度: 250℃;
閥體材質: WCB、不鏽鋼;
適用介質: 汗顆粒液體、固體粉末等介質
結構特點
1、卸灰球閥閥體結構形式分為：兩塊式和三塊式兩種結構。
2、卸灰球閥球麵進行硬化處理，提高球麵的抗耐磨性。
3、采用單閥座設計，在閥體中腔不形成獨立空間，排除了粉煤灰等介質在中腔的累積與球麵摩擦的可能。
工作原理
液動卸灰球閥具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球麵和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球麵，從而截斷流動。
執行標準
設計製造標準：GB/T 21385-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-200
主要連接尺寸
連接尺寸圖
安裝注意事項
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q747MF6C-液動球閥產品，請您根據Q747MF6C-液動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q747MF6C-液動球閥產品說明書資料介紹
Q747MF6C-液動球閥公稱通徑DN100-DN300，公稱壓力PN0.6MPa，閥體材質：鑄鋼WCB，驅動方式：液壓，連接方式：法蘭，適用介質：灰粉料，適用溫度：≤280℃，主要功能是在灰鬥底部做卸灰時使用廣泛應用於電力、化工、石化、石油、采礦、機械設備配套等領域。
參數
連接方式：法蘭式
品牌: 上海奇眾
公稱通徑: DN100~DN300mm ;
公稱壓力: PN0.25~0.6Mpa;
適用溫度: 250℃;
閥體材質: WCB、不鏽鋼;
適用介質: 汗顆粒液體、固體粉末等介質
結構特點
1、卸灰球閥閥體結構形式分為：兩塊式和三塊式兩種結構。
2、卸灰球閥球麵進行硬化處理，提高球麵的抗耐磨性。
3、采用單閥座設計，在閥體中腔不形成獨立空間，排除了粉煤灰等介質在中腔的累積與球麵摩擦的可能。
工作原理
液動卸灰球閥具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球麵和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球麵，從而截斷流動。
執行標準
設計製造標準：GB/T 21385-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-200
主要連接尺寸
| 型號 | 公稱壓力PN | 公稱通徑DN | 200 | 250 | 300 | 350 | 400 | 5D0 | 600 |
| Q747MF6C-液動球閥Q747MF-6 | 0.6Mpa | D | 315 | 370 | 435 | 485 | 535 | 640 | 755 |
| D1 | 280 | 335 | 395 | 445 | 495 | 6D0 | 705 | ||
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| L3 | 655 | 655 | 815 | 1043 | 1043 | 1243 | 1243 | ||
| H | 714 | 821 | 936 | 1010 | 1049 | 1240 | 1320 | ||
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | ||
| b | 22 | 24 | 24 | 26 | 28 | 30 | 30 | ||
| n-φd | 8-φ18 | 12-φ18 | 12-φ23 | 12-φ23 | 16-φ23 | 16-φ23 | 20-φ25 |
安裝注意事項
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
