  • 球閥
  • 氣動球閥
  • Q647F64C
  • Q647F64C-氣動球閥
  • 46
上一個:液動球閥  下一個:材質法蘭球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q647F64C-氣動球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Q647F64C-氣動球閥產品說明書資料介紹

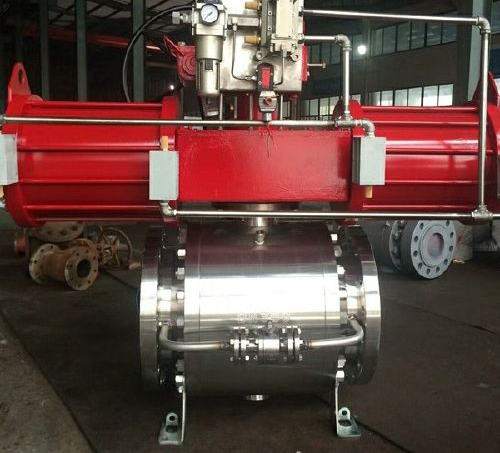

Q647F64C-氣動球閥由AW氣缸+固定軟密封球閥+電磁閥+減壓閥+限位開關五部分組成,適用於高壓、大口徑場合,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座不會承受過大的壓力,所以 固定球閥的轉矩小、閥座變形小,密封性能穩定、使用壽命長。 的彈簧預閥座組件,具有自緊特性,實現上遊密封。適用介質:水、油品、氣體、化學氣體及液體,壓力1.0MPa ~6.4MPa。廣泛用於天然氣、電力、冶金、化工、船舶、造紙、食品、航天、石油等重工及輕工業使用。適用於化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
特點
1、閥座彈簧結構,將閥座推向球體,保證了良好的低壓密封性能
2、固定球閥閥前,閥後閥座都能密封,即所謂雙向密封特性,利用自帶的排放閥,閥體中腔可向外排放
3、樞軸防吹出保護結構,低摩擦係數的軸承等。具有性能優異,可靠性高,用途廣泛
執行標準:
設計製造:GB/T12237-2007
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
螺紋標準:G·NPT.BSPT.BSP.DIN259/2999
外形結構連接尺寸
外形連接尺寸
公稱通徑主要外形尺寸和連接尺寸
LDD1D2bZ-dHH1D0
50178160125100164-1816085-
65191180145120184-1817095-
80206195160135208-18200110-
100229215180155208-18210120-
125356245210185228-18350215-
150394280240210248-23530190-
2004573352952652612-23575230600
2505334053553203012-25585260600
3006104604103753012-25730300600
3506865204704353416-25860350800
4007625805254853616-30935395800
4508646405855454020-30975440800
5009127056506084420-341060485800
60010678407707184820-411170591800
70012459108407885024-411270686800
外形結構尺寸圖


上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q647F64C-氣動球閥產品,請您根據Q647F64C-氣動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
