我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多鍛鋼球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

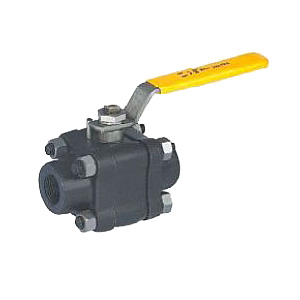

鍛鋼球閥說明:鍛鋼球閥有兩種設計形式.一種是二片式結構,其中部螺紋連接,並以PTFE墊片密封;另一種是三片式結構,中部用螺栓栓結.根據所選的閥座與墊片/填料的材料不同,適應不同的工作溫度和介質.

鍛鋼球閥特點
閥體結構-全通徑流量 從 1/2"到 2"壓力為800lb(2000psi)螺紋端可按:BSPT、NPT、DIN2999製造-承插焊端口按:ANSI 16.11-防火結構設計-可為防靜電結構。
鍛鋼球閥材料表

部件

Material

Q’TY

閥體

A105

SS316

1

端蓋

A105

SS316

1

SS410

SS316

1

焊管

A105

SS316

2

螺栓

A197B7

A193 B8M

4

螺母

A194 2H

A194 B8

8

密封墊

RPTFE

2

閥坐

RPTFE

2

密封

RPTFE

1

填料

RPTFE

1

填料壓蓋

SS304

1

蝶簧

SS301

2

閥杆

A276 410

SS316

1

螺母

A194 2H

A194 B8

2

手柄

SS304+PVC

1

定位銷

SS304

1

鍛鋼球閥尺寸表

NPS

d

D

L

L1

L2

H

W

1/2

12.7

22

100

130

200

65

150

3/4

17.5

28

120

130

220

72

150

1

22

34

135

130

235

80

170

1-1/4

28.5

43

165

180

265

80

170

1-1/2

38

49

200

210

300

105

240

2

47.5

61

220

250

320

114

上海奇眾閥門訂貨須知: 我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的鍛鋼球閥產品,請您根據鍛鋼球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界領先的閥門製造商。
