- 球阀
- 蜗轮固定球阀
- Q347F/Q347H

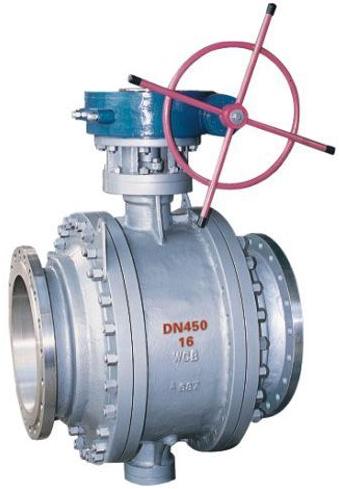

- Q347F/Q347H蜗轮固定球阀
- 746
我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多蜗轮固定球阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!
蜗轮固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。
本阀门有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN25-8001"~32"
(1)操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
(2)密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
(3)防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
(4)自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
(5)排泄管路:阀体上下均(jun1)设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)
(6)本阀门设计有辅助的阀座紧急密封系统,一旦密封受损或出现紧急十青况而不能密封时,通过辅助密封系统向密封面注射相应的密封剂即可修复密封面,达到紧急密封。当输送的介质不洁或含有少量颗粒时,为保护密封面,确保达到可靠的密封,还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
(7)广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
蜗轮固定球阀执行标准:
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
蜗轮固定球阀压力试验:
|
公称压力 |
1.6 |
2.5 |
4.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
|
气密封试验 |
0.4-0.7 | ||
蜗轮固定球阀主要零件材料及性能:
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球体 阀杆 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
阀 座 |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL | ||||||
|
垫片 |
聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片 | ||||||
|
阀杆座 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 | ||||||
|
填料 |
聚四氟乙烯PTFE 增强柔性石墨 | ||||||
|
填料压盖 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
温度 |
-29~150(聚四氟乙烯 PTFE) -29~200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29~300(对位聚笨 PPL) | ||||||
|
介质 |
水 蒸汽 油品 |
硝酸类 |
强氧化介质 |
醋酸类 |
尿素类 | ||
蜗轮固定球阀规格主要尺寸:
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸面法兰
Q347F 16C
16P
16R |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
30 |
85 |
160 |
|
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
32 |
95 |
230 | |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
43 |
107 |
230 | |
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
70 |
142 |
400 | |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
110 |
152 |
400 | |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
150 |
178 |
500 | |
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
200 |
252 |
500 | |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
230 |
278 |
600 | |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
260 |
395 |
600 | |
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
283 |
480 |
800 | |
|
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
380 |
585 |
800 | |
|
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
425 |
625 |
800 | |
|
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
492 |
720 |
800 | |
|
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
555 |
840 |
830 | |
|
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
675 |
1050 |
830 | |
|
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
850 |
1150 |
830 |
蜗轮固定球阀规格主要尺寸:
|
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸面法兰
Q347F 25
25P
25R |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
30 |
85 |
160 |
|
40 |
190 |
145 |
110 |
85 |
18 |
4-18 |
32 |
95 |
230 | |
|
50 |
216 |
160 |
125 |
100 |
20 |
4-18 |
43 |
107 |
230 | |
|
65 |
241 |
180 |
145 |
120 |
22 |
8-18 |
70 |
142 |
400 | |
|
80 |
283 |
195 |
160 |
135 |
22 |
8-18 |
110 |
152 |
400 | |
|
100 |
305 |
230 |
190 |
160 |
24 |
8-23 |
150 |
178 |
500 | |
|
125 |
381 |
270 |
220 |
188 |
28 |
8-25 |
200 |
252 |
500 | |
|
150 |
403 |
300 |
250 |
218 |
30 |
8-25 |
230 |
278 |
600 | |
|
200 |
502 |
360 |
310 |
278 |
34 |
12-25 |
260 |
395 |
600 | |
|
250 |
568 |
425 |
370 |
332 |
36 |
12-30 |
283 |
480 |
800 | |
|
300 |
648 |
485 |
430 |
390 |
40 |
16-30 |
380 |
585 |
800 | |
|
350 |
762 |
550 |
490 |
448 |
44 |
16-34 |
425 |
625 |
800 | |
|
400 |
838 |
610 |
550 |
505 |
48 |
16-34 |
492 |
720 |
800 | |
|
500 |
991 |
730 |
660 |
610 |
52 |
20-41 |
555 |
840 |
830 | |
|
600 |
1143 |
840 |
770 |
718 |
56 |
20-41 |
675 |
1050 |
830 | |
|
700 |
1346 |
955 |
875 |
815 |
60 |
24-48 |
850 |
1150 |
830 |
蜗轮固定球阀规格主要尺寸:
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸凹法兰
Q347F 40
40P
40R |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
30 |
85 |
160 |
|
40 |
190 |
145 |
110 |
85 |
76 |
18 |
4-18 |
32 |
95 |
230 | |
|
50 |
216 |
160 |
125 |
100 |
88 |
20 |
4-18 |
43 |
107 |
230 | |
|
65 |
241 |
180 |
145 |
120 |
110 |
22 |
8-18 |
70 |
142 |
400 | |
|
80 |
283 |
195 |
160 |
135 |
121 |
22 |
8-18 |
110 |
152 |
400 | |
|
100 |
305 |
230 |
190 |
160 |
150 |
24 |
8-23 |
150 |
178 |
500 | |
|
125 |
381 |
270 |
220 |
188 |
176 |
28 |
8-25 |
200 |
252 |
500 | |
|
150 |
403 |
300 |
250 |
218 |
204 |
30 |
8-25 |
230 |
278 |
600 | |
|
200 |
502 |
375 |
320 |
282 |
260 |
38 |
12-30 |
260 |
395 |
600 | |
|
250 |
568 |
445 |
385 |
345 |
313 |
42 |
12-34 |
283 |
480 |
800 | |
|
300 |
648 |
510 |
450 |
408 |
364 |
46 |
16-34 |
380 |
585 |
800 | |
|
350 |
762 |
570 |
510 |
465 |
422 |
52 |
16-34 |
425 |
625 |
800 | |
|
400 |
838 |
655 |
585 |
535 |
474 |
58 |
16-41 |
492 |
720 |
800 | |
|
500 |
991 |
755 |
670 |
612 |
576 |
62 |
20-48 |
555 |
840 |
830 | |
|
600 |
1143 |
890 |
795 |
730 |
678 |
62 |
20-54 |
675 |
1050 |
830 | |
|
700 |
1346 |
995 |
900 |
835 |
768 |
68 |
24-54 |
850 |
1150 |
830 |
