  • 所屬係列:
  • 產品名稱:
  • 產品型號:
  • 關鍵字標簽:
  • 瀏覽次數:
  • 球閥
  • 氣動V型切斷球閥
  • ZSHV
  • ZSHV氣動V型切斷球閥
  • 747

我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多氣動V型切斷球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

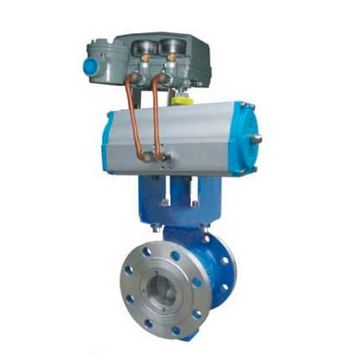

氣動V型切斷球閥ZSHV是一種芯閥座采用金屬,或金屬對聚四氟乙烯密封配合的旋轉球閥,它將球閥和蝶閥的最佳控製特性結合成一體,既可用作控製調節閥,又可作關斷切斷閥

氣動V型切斷球閥主要特點是:

(1)不帶任何管接頭的整體式閥體,因此不受管道或螺栓應力影響,並且由於閥體無任何管接頭,故耐壓殼體不會受壓力“突變”的影響;
(2)具有一個V型閥體,即使在小流量或高粘度介質的情況下,也可在整個量程範圍內,保證控製的精確性;
(3)防漏耐用的閥座在其外徑處襯有帶不鏽鋼內芯PTFE杯形或是O型密封圈,閥座用截麵較大的鎢鈷硬質合金製成,通過一個合金的波紋彈簧進一步增強了閥座的結構;
(4)當閥門關閉時,V型缺口與閥座之間產生楔形剪切作用,並既具有自潔功能又可防止球芯卡死,特別適用於管線結垢凍結或含有纖維和顆粒固體場合。

適用於高粘度、懸浮液、紙漿等不幹淨、含纖維介質場合。采用直連方式與執行機構連接,具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。

氣動V型切斷球閥主要技術參數和性能

型式

直通式鑄造球閥

公稱通徑DN

25

32

40

50

65

80

100

125

150

200

250

300

350

400

閥座直徑

20

26

33

40

53

66

86

104

128

170

212

255

300

340

額定流量係數Kv

25

36

63

100

184

280

400

600

950

1540

2500

3900

6150

9800

公稱壓力PN

PN1.6、6.4MPa

泄漏量

軟密封:≤1.8×10-7×△P×DN.I/h(試驗介質為液體:式中△P為壓差) 硬密封:≤10-4×閥額定容量.I/h(閥額定容量的計算見附表)

氣源壓力

0.4~0.6MPa

連接形式

對夾式、法蘭式、管道法蘭按JB79-59標準

適用溫度

軟密封-40℃~+180℃;硬密封-40℃~+450℃

球芯轉角

90˚

流量特性

近似等百分比(典型曲線圖見附錄)

閥體材料

鑄鋼、鑄不鏽鋼

球芯型式

部分球帶有V形缺口

閥座材料

聚四氟乙烯、不鏽鋼司鈦萊硬合金

基本誤差

≤全行程的±2%(帶定位器)

回差

≤全行程的2.0%(帶定位器)

死區

≤全行程的0.8%(帶定位器)

上海奇眾閥門訂貨須知: 我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的氣動V型切斷球閥產品,請您根據氣動V型切斷球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界領先的閥門製造商。
