產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 閘閥
- 焊接閘閥
- VZR2AD00
- VZR2AD00-焊接閘閥
- 56
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多VZR2AD00-焊接閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
VZR2AD00-焊接閘閥說明書資料介紹:

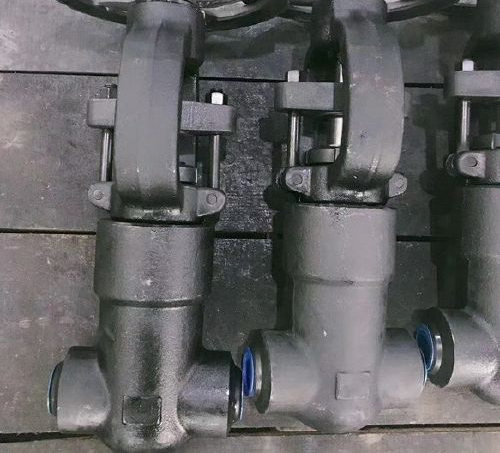

VZR2AD00-焊接閘閥適用於 Class150~2500 、PN1.6~42.0Mpa、工作溫度 -29℃~425℃(碳鋼)或 -29℃~500℃(不鏽鋼)的小口徑管路上,用於截斷或接通管路中的介質,選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
閥蓋設計形式:
焊接鍛鋼楔式閘閥有三種閥蓋設計形式
種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨製造)密封.客戶有特殊要求時也可金屬環連接.
設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可透焊連接.
是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
執行標準:
設計規範:JB/T 7746、API602
結構長度:JB/T 7746、工廠規範
承插口/螺紋:JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗:JB/T 9092、API598
壓力-溫度:GB/T 9131、ANSI B16.34
產品標識:GB/T 12220、MSS SP25
供貨規範:JB/T 7928
性能規範:
部件材質:
連接尺寸:
結構尺寸圖:

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的VZR2AD00-焊接閘閥產品,請您根據VZR2AD00-焊接閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
VZR2AD00-焊接閘閥說明書資料介紹:
VZR2AD00-焊接閘閥適用於 Class150~2500 、PN1.6~42.0Mpa、工作溫度 -29℃~425℃(碳鋼)或 -29℃~500℃(不鏽鋼)的小口徑管路上,用於截斷或接通管路中的介質,選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
閥蓋設計形式:
焊接鍛鋼楔式閘閥有三種閥蓋設計形式
種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨製造)密封.客戶有特殊要求時也可金屬環連接.
設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可透焊連接.
是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
執行標準:
設計規範:JB/T 7746、API602
結構長度:JB/T 7746、工廠規範
承插口/螺紋:JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗:JB/T 9092、API598
壓力-溫度:GB/T 9131、ANSI B16.34
產品標識:GB/T 12220、MSS SP25
供貨規範:JB/T 7928
性能規範:
| 試驗項目 | 強度試驗 | 密封試驗 | 氣密封試驗 | 適用溫度(℃) | 適用介質 |
| 1.6 | 2.4 | 1.73 | 0.6 | ≤425 | 水、蒸汽、油品 |
| 2.5 | 3.8 | 2.75 | |||
| 4 | 6 | 4.4 | |||
| 6.4 | 9.6 | 7.04 | |||
| 10 | 15 | 11 | |||
| 16 | 24 | 17.6 | |||
| 800Lb | 21 | 15.4 | ≤200 | 腐蝕性介質 |
| 零件名稱 | 零部件材料 |
| 閥體、閥蓋 | 25 |
| 閘板、閥瓣 | 2Cr13 |
| 閥杆 | 2Cr13 |
| 密封圈 | 1Cr13+HF |
| 填料 | 柔性石墨 |
| 墊片 | 18-8/柔性石墨 |
| 螺栓 | 35/35CrMo |
| 公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
| L | d | S | L1 | T | L2 | H | D0 | |
| Z61H-16CZ61H-25Z61H-40 | ||||||||
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
| 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
| 25 | 120 | 23 | 34.5 | 12 | 1/1 | 19 | 197 | 150 |
| 32 | 120 | 28 | 43 | 14 | 1? | 21 | 201 | 166 |
| 40 | 135 | 36 | 49 | 15 | 1? | 21 | 227 | 180 |
| 50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的VZR2AD00-焊接閘閥產品,請您根據VZR2AD00-焊接閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
