產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 閘閥
- 進水電動閘閥
- DN700

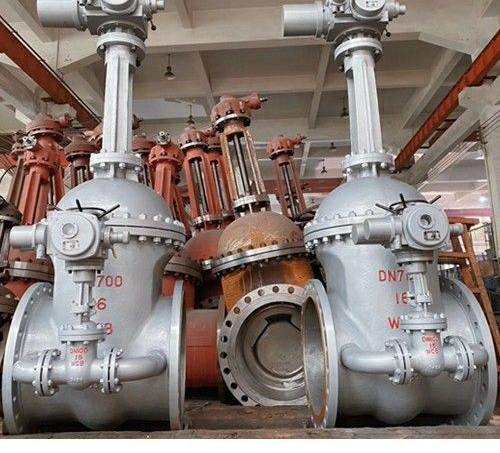

- DN700-進水電動閘閥
- 56
上一個:低壓閘閥 下一個:焊接閘閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DN700-進水電動閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
DN700-進水電動閘閥產品說明書資料介紹:
DN700-進水電動閘閥控製電壓:AC380v,普通開關型,啟閉件是一個閘板,閘板的運動方向與流體方向相垂直,閘閥隻能作全開和全關,不能作調節和節流。閘閥通過閥座和閘板接觸進行密封,通常密封麵會堆焊金屬材料以增加耐磨性,如堆焊1Cr13、STL6、不鏽鋼等。閘板有剛性閘板和彈性閘板,根據閘板的不同,閘閥分為剛性閘閥和彈性閘閥。
結構原來
閘板有兩個密封麵,常用的模式閘板閥的兩個密封麵形成楔形、楔形角隨閥門參數而異,通常為5°,介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封麵角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閘閥關閉時,密封麵可以隻依靠介質壓力來密封,即依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封,這就是自密封。
用途
作用功能用途:一般用於管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長
使用行業分類:水利工程、電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量係數小
2、密封麵不鏽鋼或者硬質合金,使用壽命長
3、柔性石墨填料、密封可靠,操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控製開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數
外形連接尺寸
外形結構圖:

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN700-進水電動閘閥產品,請您根據DN700-進水電動閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
DN700-進水電動閘閥產品說明書資料介紹:
DN700-進水電動閘閥控製電壓:AC380v,普通開關型,啟閉件是一個閘板,閘板的運動方向與流體方向相垂直,閘閥隻能作全開和全關,不能作調節和節流。閘閥通過閥座和閘板接觸進行密封,通常密封麵會堆焊金屬材料以增加耐磨性,如堆焊1Cr13、STL6、不鏽鋼等。閘板有剛性閘板和彈性閘板,根據閘板的不同,閘閥分為剛性閘閥和彈性閘閥。
結構原來
閘板有兩個密封麵,常用的模式閘板閥的兩個密封麵形成楔形、楔形角隨閥門參數而異,通常為5°,介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封麵角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閘閥關閉時,密封麵可以隻依靠介質壓力來密封,即依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封,這就是自密封。
用途
作用功能用途:一般用於管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長
使用行業分類:水利工程、電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量係數小
2、密封麵不鏽鋼或者硬質合金,使用壽命長
3、柔性石墨填料、密封可靠,操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控製開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數
| 公稱壓力PN(MPa) | 殼體 | 試驗壓力(MPa) | 上密封 | |
| 密封(液) | 密封(氣) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4 | 6 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7 | 0.6 | 7 |
| 10 | 15 | 11 | 0.6 | 11 |
| 16 | 24 | 18 | 0.6 | 18 |
| DN | L | D | D1 | D2 | D6 | b | f | f1 | z×Φd | H | 重量/Kg |
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4×Φ18 | 665 | 58 |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8×Φ18 | 680 | 68 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8×Φ18 | 752 | 80 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8×Φ23 | 846 | 108 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8×Φ25 | 923 | 151 |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8×Φ25 | 1087 | 258 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12×Φ30 | 1243 | 366 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12×Φ34 | 1429 | 472 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 3 | 4.5 | 16×Φ34 | 1608 | 673 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16×Φ34 | 1738 | 804 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16×Φ41 | 1897 | 1081 |
| 450 | 1050 | 680 | 610 | 560 | 524 | 60 | 4 | 5 | 20×Φ41 | 2104 | 1259 |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 4 | 5 | 20×Φ48 | 2401 | 1348 |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN700-進水電動閘閥產品,請您根據DN700-進水電動閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
