奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z541HPN10-低壓閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Z541HPN10-低壓閘閥產品說明書資料介紹:

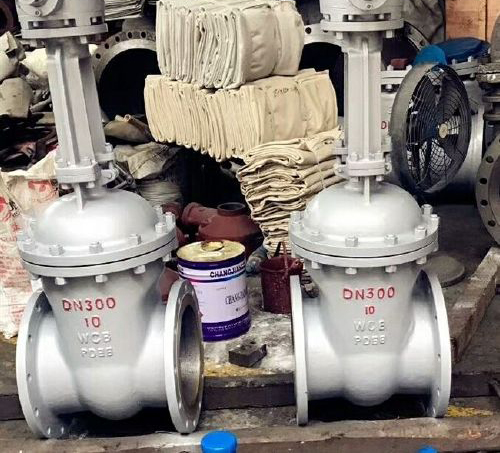

Z541HPN10-低壓閘閥區別於手輪閘閥是采用傘齒輪減速驅動,相比手輪開關時省力但是減速的原因轉動的圈數會增加很多,所以不適合經常啟閉的場合使用。主要用於礦山、電力、石油、化工、冶煉、環保、水利等工程中作切斷/接通閥使用。
特點:
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量係數小
2、密封麵不鏽鋼和硬質合金,使用壽命長
3、柔性石墨填料、密封可靠,操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準:
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79/HG20592
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數:
性能參數
型號公稱壓力試驗壓力Test Pressure工作溫度(℃)適用介質
強度(水)(Mpa)密封(水)空氣(Mpa)低壓密封空氣(Mpa)
Z541W-16P(R)1.62.41.80.6≤200硝酸類
Z541W-25P(R)2.53.82.80.6≤200醋酸類
Z541W-40P(R)464.40.6≤200硝酸類
Z541W-64P(R)6.49.670.6≤200醋酸類
部件材質:
部件材質
型號材料
閥體、閥蓋、閘板閥杆密封麵填料
Z541W-16P~25P鉻鎳鈦不鏽鋼鉻鎳鈦不鏽鋼本體材料石棉石墨或柔性石墨
Z541Y-16P~25P堆焊硬質合金
Z541W-16R~25R鉻鎳鉬鈦不鏽鋼鉻鎳鉬鈦不鏽鋼本體材料
Z541Y-16R~25R堆焊硬質合金
連接尺寸:
連接尺寸
公稱通徑DN300350400450500600700800900
L50055060065070080090010001100
Do640640640640640640640720720
H131014681780188021102410260028603170
重量505675950130015302140327539204450


上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z541HPN10-低壓閘閥產品,請您根據Z541HPN10-低壓閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
