上一個：手動低壓閘閥 下一個:電動焊接閘閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z641H16-氣動閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Z641H16-氣動閘閥產品說明書資料介紹:

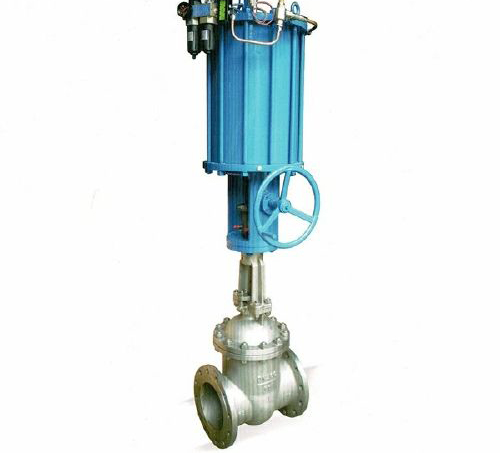

Z641H16-氣動閘閥公稱通徑DN15-DN800，公稱壓力PN16~25，連接方式;法蘭RF，結構形式：明杆楔式，活塞式氣缸控製開關， 閥體材質碳鋼，密封麵Cr13係列不鏽鋼抗擦性能好，適用溫度 -29℃~325℃的石油、化工、水力、火力電站各種係統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
相比其他類型氣動閥門優點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，升降是通過螺杆進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易於安裝。閘閥通道兩側是對稱的。
6、結構長度(係殼體兩連接端麵之間的距離)較小。
7、形體簡單，結構長度短，製造工藝性好，適用範圍廣。
8、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封麵采用不鏽鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
型號解析
執行標準
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
安裝注事事項
1、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z641H16-氣動閘閥產品，請您根據Z641H16-氣動閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Z641H16-氣動閘閥產品說明書資料介紹:
Z641H16-氣動閘閥公稱通徑DN15-DN800，公稱壓力PN16~25，連接方式;法蘭RF，結構形式：明杆楔式，活塞式氣缸控製開關， 閥體材質碳鋼，密封麵Cr13係列不鏽鋼抗擦性能好，適用溫度 -29℃~325℃的石油、化工、水力、火力電站各種係統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
相比其他類型氣動閥門優點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，升降是通過螺杆進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易於安裝。閘閥通道兩側是對稱的。
6、結構長度(係殼體兩連接端麵之間的距離)較小。
7、形體簡單，結構長度短，製造工藝性好，適用範圍廣。
8、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封麵采用不鏽鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
型號解析
| Z | 6 | 4 | 1 | H | -40 | C | |
| 閥門代號 | 執行機構 | 作用方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
| Z：閘閥 | 3：渦輪 | B：常閉 | 1：螺紋 | 1：明杆單閘板楔式 | H：C13係列不鏽鋼 | 10:1.0MPa | 無：鑄鐵 |
| 6：氣動 | K：常開 | 4：法蘭 | 4：明杆雙閘板平行式 | Y：STL合金 | 16:1.6MPa | C:WCB | |
| 9：電動 | 7：對夾 | 5:暗杆單閘板楔式 | F:四氟 | 25:2.5MPa | P：304 | ||
| 無：手柄 | 40:4.0MPa | R：316 |
設計規範:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
安裝注事事項
1、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
