產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 通用閥門

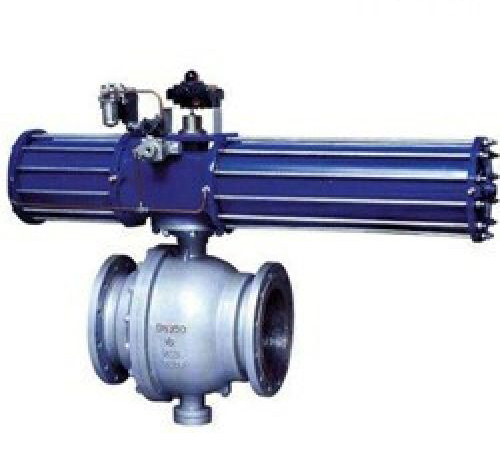

- 二段式氣動球閥
- Q647F16~25
- Q647F16~25-二段式氣動球閥
- 97
上一個:氣動高溫通風蝶閥 下一個:進廢水池蒸汽切斷閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q647F16~25-二段式氣動球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
Q647F16~25-二段式氣動球閥:鑄造閥體二段式結構,氣動控製開關,氣缸分為雙作用與單作用(彈簧複位),法蘭連接的二段式固定式球閥,密封材質軟密封PTFE,硬密封STL合金,PN16~25壓力,通經DN50-DN500(國標),中法蘭用螺柱連接,上下閥杆均設有滑動軸承,減少磨擦,使用操作省力、平穩。在正常情況下:壓力低時閥座密封依靠彈簧 預緊力使閥座緊貼球體達到密封,壓力高時,在閥座上形成活塞效應,在上遊介質壓力作用下,使閥座壓緊球體達到密封。 特別適合於介質是粘稠、含顆粒、纖維性質的場合。廣泛應用於石油、化工、教學設備、輕工、高壓設備、製藥、造紙等工業自動控製係統中,作遠距離集中控製或就地控製。
Q647F16~25-二段式氣動球閥型號編製
Q647F16~25-二段式氣動球閥外形尺寸:
球閥安裝注意事項:
1.安裝施工 小心,切忌撞擊閥門。
2.安裝前,應將球閥作一檢查,核對規格型號,鑒定有無損壞,尤其對於閥杆。還要轉動幾下,看是否歪斜,因為運輸過程中,易撞歪閥杆。還要清除閥內的雜物。
3.球閥起吊時,繩子不要係在手輪或閥杆上,以免損壞這些部件,應該係在閥體上。
4.對於球閥所連接的管路,一定要清掃幹淨。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物,不但容易擦傷球閥的密封麵,其中大顆粒雜物(如焊渣),還能堵死小閥門,使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q647F16~25-二段式氣動球閥產品,請您根據Q647F16~25-二段式氣動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q647F16~25-二段式氣動球閥:鑄造閥體二段式結構,氣動控製開關,氣缸分為雙作用與單作用(彈簧複位),法蘭連接的二段式固定式球閥,密封材質軟密封PTFE,硬密封STL合金,PN16~25壓力,通經DN50-DN500(國標),中法蘭用螺柱連接,上下閥杆均設有滑動軸承,減少磨擦,使用操作省力、平穩。在正常情況下:壓力低時閥座密封依靠彈簧 預緊力使閥座緊貼球體達到密封,壓力高時,在閥座上形成活塞效應,在上遊介質壓力作用下,使閥座壓緊球體達到密封。 特別適合於介質是粘稠、含顆粒、纖維性質的場合。廣泛應用於石油、化工、教學設備、輕工、高壓設備、製藥、造紙等工業自動控製係統中,作遠距離集中控製或就地控製。
Q647F16~25-二段式氣動球閥型號編製
| 壓力等級(MPa) | 1.6 | 2 | 4 | 6.4 |
| 閥門強度試驗壓力(MPa) | 2.4 | 3 | 6 | 9.6 |
| 閥門密封試驗壓力(MPa) | 1.76 | 2.2 | 4.4 | 7.04 |
| 適用溫度℃ | ﹣20℃~350℃ | |||
| 主要材質 | 優質碳鋼 | |||
| 連接形式 | 法蘭 | |||
| 啟閉形式 | 手動渦輪 | |||
| 適用介質 | 水、氣體、油品等 | |||
| 連接標準 | GB9113/JB79 |
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 1170 | 591 | 800 |
| 700 | 1245 | 910 | 840 | 788 | 50 | 24-41 | 1270 | 686 | 800 |
1.安裝施工 小心,切忌撞擊閥門。
2.安裝前,應將球閥作一檢查,核對規格型號,鑒定有無損壞,尤其對於閥杆。還要轉動幾下,看是否歪斜,因為運輸過程中,易撞歪閥杆。還要清除閥內的雜物。
3.球閥起吊時,繩子不要係在手輪或閥杆上,以免損壞這些部件,應該係在閥體上。
4.對於球閥所連接的管路,一定要清掃幹淨。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物,不但容易擦傷球閥的密封麵,其中大顆粒雜物(如焊渣),還能堵死小閥門,使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
