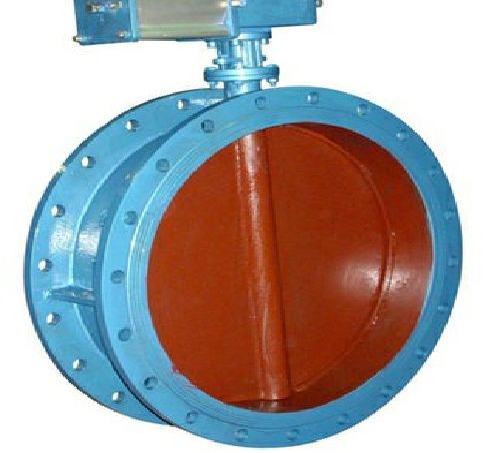

  • DN1800 DN2800- 氣動高溫通風蝶閥
  • 96
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DN1800 DN2800- 氣動高溫通風蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
氣動高溫通風蝶閥種類
生產：DN750氣動高溫通風蝶閥、DN650氣動高溫通風蝶閥、DN1050氣動高溫通風蝶閥、DN175氣動高溫通風蝶閥、DN145氣動高溫通風蝶閥、DN950氣動高溫通風蝶閥、DN850氣動高溫通風蝶閥、DN225氣動高溫通風蝶閥、DN1750氣動高溫通風蝶閥、DN2750氣動高溫通風蝶閥、DN4000氣動高溫通風蝶閥、DN8000氣動高溫通風蝶閥
如需了解更多非標氣動高溫通風蝶閥資料請： :氣動高溫通風蝶閥說明書資料介紹：
氣動高溫通風蝶閥：口徑，氣動開關，氣缸多種選配裝（AT型，GT型，AW型，撥叉型），配裝三聯件可以實現自動化控製開關，法蘭連接的中線垂直板非密閉型蝶閥（泄漏量1%），高溫型通風蝶閥需製作高溫散熱片防止高溫損傷氣動執行器，密封材質與本體材質相同，1000Pa壓力，通經DN750，閥體材質碳鋼可以用於≤425℃介質，閥體材質2520雙相鋼可以用於≤1100℃介質，適用介質
氣動高溫通風蝶閥用途：
應用於化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控製裝置。體內無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
氣動高溫通風蝶閥型號編製：
D641W-1C
閥門代號執行機構作用方式連接形式結構形式密封材質公稱壓力閥體材質
D：調節蝶閥3：渦輪B：常閉1：螺紋1：中線垂直板W：本體密封2.5:0.25MPa無：鑄鐵
6：氣動K：常開4：法蘭2：雙偏心H：Cr13係列16:1.6MPaC:WCB
　9：電動　7：對夾3:三偏心Y：STL合金25:2.5MPaP：304
　無：手柄　　40:4.0MPaR：316
氣動高溫通風蝶閥應用領域：
廣泛用於輕紡、化工、石油、焚燒廠、火化場、火電廠、機房通風、醫藥、食品、船舶、鋼鐵冶煉、造紙、生物科技、化學領域等場所。
執行機構性能參數
氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠；大口徑閥門係列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
氣動高溫通風蝶閥執行標準：
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
氣動高溫通風蝶閥性能參數：
性能參數
壓力等級1千帕
閥門強度試驗壓力1千帕
閥門密封試驗壓力1千帕
適用溫度℃-29℃+550℃
主要材質WCB/CF8
連接形式法蘭式/對夾式
啟閉形式手動手柄/手動渦輪
適用介質空氣、煙氣、含塵氣體等
連接標準GB/T9113/非標

公稱通徑 DN(mm) 50~2000
公稱壓力 PN(Mpa) 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1.5%泄漏量
適用介質 煤氣、含塵氣體、煙道氣等
適用溫度 負-10度，還有零上 250度
氣動高溫通風蝶閥零件材料：
零件材料
零件名稱閥體閥板閥軸
材料碳鋼碳鋼碳鋼
不鏽鋼鉻鎳鉬鈦鋼鉻鉬鈦鋼
鉻鎳鉬鈦鋼不鏽鋼不鏽鋼
鉻鉬鈦鋼鉻鉬鈦鋼2Cr13
氣動高溫通風蝶閥外形結構尺寸：
外形結構尺寸
DN法蘭外徑螺栓分度圓LL1L2n-Фd法蘭厚度
3004053701207162208/1210
3504554201407862408/1410
40050547014092427012/1810
45057053016099929512/1810
500620580160107932512/1810
600720680180114038016-1812
700820780180124043016-1812
800920880200135049016-1812
9001040990200145054016-1814
100011401090220155059020-1814
110012401190220180064020-1814
120013401290240190069020-1814
130014401390240202076020-1816
140015401490260212081024-1816
150016401590260222086024-1816
160017401690280239098024-1816
1700184017902802590103028-2216
1800194018903002709109628-2216
1900204019903002826114632-2216
2000215020903202926119632-2616
2200236023003403126129636-2616
2400256025003603326139636-2618
2600276027003803526149640-2618
2800296029004003726159640-2618
3000319031104004098169844-3018
3200339033104404338179844-3020
3400359035104404578189848-3020
3600379037104804780199848-3020
3800400039104805000209852-3022
4000421041205205200221052-3022
氣動高溫通風蝶閥外形結構圖：
安裝要點:
1.安裝位置、高度、進出口方向 符合設計要求，注意介質流動的方向應與閥體所標箭頭方向*，連接應牢固緊密。
2.閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243要求。
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或鬆動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下 閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓， 雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控製機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在*次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN1800 DN2800- 氣動高溫通風蝶閥產品，請您根據DN1800 DN2800- 氣動高溫通風蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
