  • 球閥
  • 軌道球閥
  • GQ47H,GQ47F
  • GQ47H,GQ47F軌道球閥
  • 759
上一個:不鏽鋼硬密封球閥  下一個:不鏽鋼氧氣專用球閥

我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多軌道球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

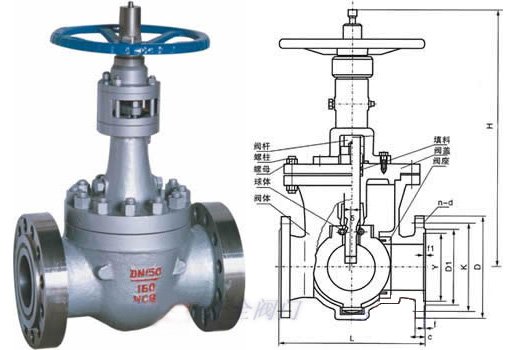

軌道球閥和閘閥是同屬一個類型的閥門,區別在它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門。

軌道球閥適用於石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機係統、油氣輸送管線、輕工、紡織等行業。

    1、設計、製造按GB/12237

  2、結構長度按QB/ZMV 107

  3、連接法蘭JB/T79.1~79.4 GB/T9113.1~9113.4

  4、閥門檢查和試驗按GB/13927

軌道球閥產品特點:

1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封麵之間相互摩擦而影響密封的問題

2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車,降低生產成本

3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題

4、低扭矩設計。特殊結構設計的閥杆,隻需配一個小手輪閥門就能輕鬆啟閉

5、楔形密封結構。閥門是靠閥杆提供的機械力,將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證

6、密封麵的自清結構。當球體傾離閥座時,管線中的流體會沿球體密封麵成360°均勻通過。不僅消除了高速流體對閥座局部的衝刷,也衝走了密封麵上的聚積物,達到自清潔的目的.   主要連接軌道球閥尺寸(僅參考)

壓力級 主要尺寸 公稱通徑
25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
PN1.6MPa L 100 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250
H 240 260 307 360 410 483 512 543 581 617 672 723 758 791 828 870
Kg 9.5 16 19 28 30 41 55 78 115 215 270 385 502 876 980 1240
PN2.5MPa L 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250
H 260 280 320 360 430 490 525 567 604 642 695 742 781 815 864 905
Kg 9.5 16 19 28 30 45 59 82 121 230 289 402 540 913 1120 1280
PN4.0MPa L 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250
H 260 280 320 360 436 492 527 607 649 701 750 750 790 832 875 910
Kg 10 17 20 25 32 45 59 82 115 2130 295 402 540 913 1124 348
PN6.4MPa L 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 - -
H 280 300 329 365 450 509 541 663 725 781 790 806 821 858 - -
Kg 10 17 20 25 32 52 68 106 168 281 355 498 689 1134 - -
150Lb L 127 140 165 178 190 203 229 356 394 457 533 910 686 762 964 914
300Lb L 165 178 190 216 214 283 305 381 403 502 568 648 762 838 914 991
600Lb L 216 229 241 292 330 356 432 508 559 660 787 838 889 991 1092 1194
上海奇眾閥門訂貨須知: 我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的軌道球閥產品,請您根據軌道球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界領先的閥門製造商。
