- 水力控製閥
- 手動活塞式調流閥
- HSTL341X10
- HSTL341X10-手動活塞式調流閥
- 44
上一個：多功能水泵控製閥 下一個:多功能緩閉逆止閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HSTL341X10-手動活塞式調流閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

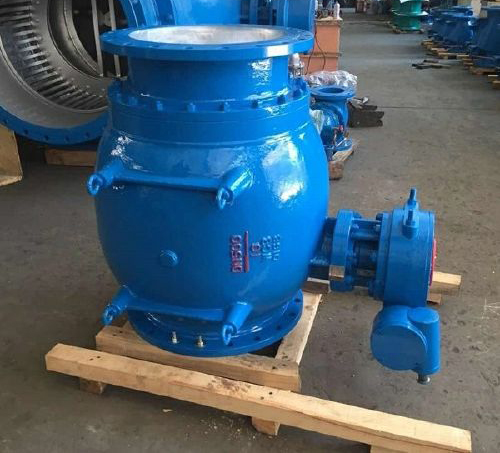

HSTL341X10-手動活塞式調流閥產品說明書資料介紹
HSTL341X10-手動活塞式調流閥可用於引水工程上作調節閥使用，通過曲柄連杆機構將閥軸的轉動轉化為活塞沿導軌的軸向移動，在活塞前後移動的過程中，通過改變活塞與閥座之間的流通麵積來實現流量調節及壓力控製。水流從軸向弧狀進入閥體，活塞式控製閥內的流道為軸對稱形，流體流過時不會產生紊流。無論活塞運動到任何位置，閥腔內無論任何位置的水流斷麵均為環狀，在出口處向軸心收縮，從而達到佳防氣蝕，避免因節流而可能產生的氣蝕對閥體和管道的破壞。
名稱: HSTL341X10-手動活塞式調流閥
型號: HSTL341-10
品牌: 上海奇眾
公稱通徑: DN100~DN1800mm ;
公稱壓力: PN1.0Mpa;
適用溫度: -20℃~100℃;
閥體材質: QT450、鑄鋼;
適用介質: 水 空氣;
調節性能
主要是通過改變關閉件（活塞）與閥座密封麵之間的介質流通麵積，從而達到調節流量（或壓力）之目的。閥體設計為內外圓筒式結構，使該閥之構造更符合水流控製技術。調節機構為曲柄滑塊機構，關閉件滑塊為圓筒形的活塞，可在閥體內圓筒裏由導軌引導沿管路 作軸向運動，因而改變流通麵積，以實現控製調節功能。閥體內腔為流線形 軸對稱流道，使流體在閥體內被很好地引導，水阻小，水頭損失低。閥腔內任何位置水流橫斷麵均為環狀。任何位置活塞的環形節流麵，確保該閥線性操作特性。曲柄滑塊機構操作穩定可靠，輸出扭矩恒定，關閉先快後慢，因而不產生水錘。
氣蝕破壞問題的解決
氣蝕破壞是傳統調節閥一直沒有較好解決的問題。活塞式多功能控製閥的鼠籠式與扇葉圈式兩種調節結構均能有效地防止氣蝕破壞
扇葉圈是由均勻分布的導流葉片，將上遊的介質流分為多股小流，並在扇葉圈的引導下做螺旋流動。介質流被迫改變流向，產生氣蝕的氣泡被限製在管道 ，失穩氣泡的破裂不在管道與閥門的壁麵，故而不產生氣蝕破壞。鼠籠是在活塞前部延伸出的一帶孔的圓筒，孔是對稱均布的，孔道與數量依工況而定。介質流經過圓柱形鼠籠節流孔道時被分成多股高速流體，沿徑向向鼠籠 噴射對撞，由此氣蝕被限定在鼠籠 ，因而也不會對閥門和管道產生氣蝕破壞。鼠籠式適合於高壓差的工況，當下遊壓力小於上遊的三分之二時，設計鼠籠式。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HSTL341X10-手動活塞式調流閥產品，請您根據HSTL341X10-手動活塞式調流閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
