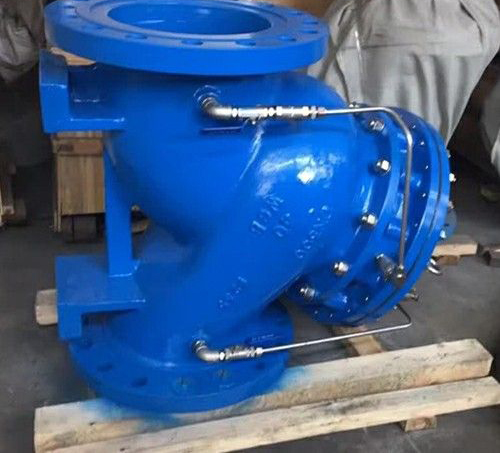

JD745X16C-多功能水泵控製閥產品說明書資料介紹
JD745X16C-多功能水泵控製閥由主閥和調節閥及接管係統組成，閥體直流式閥體，主閥控製室為膜片式或活塞式的雙控製室結構，控製室比一般水力控製閥增加了一個，增加了對主閥的控製功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控製，實現了一個閥門、一次調節對水泵出口的多功能控製。
名稱: JD745X16C-多功能水泵控製閥
型號:
公稱通徑: DN50-DN600mm ;
公稱壓力: PN1.6~2.5Mpa;
適用溫度: 80℃;
閥體材質: 鑄鋼;
適用介質: 水;
結構原理
當水泵起動起後，水壓作用於主閥閥盤下麵和控製室下腔，此壓力使主閥開啟，控製室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。
當水泵停止工作後，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流餘下的開度由控製室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩衝，防止壓力劇增。
設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
零件材料
工作特點
1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術 ，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便，無需為閥門另配電控係統，閥門隨水泵的開啟與停止自動並按順序完成控製功能。通過設定調節閥開度可得到合適的控製參數。
3、閥體了全通道、直流式、流線型設計。水力損失小，節能效果好。
性能參數
安裝示意圖
功能與用途
安裝在水泵出口端，順序實現緩慢開啟、全開、速閉、緩閉等功能。
訂貨說明
①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量係數⑨是否帶附件以便我們為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的JD745X16C-多功能水泵控製閥產品，請您根據JD745X16C-多功能水泵控製閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
JD745X16C-多功能水泵控製閥產品說明書資料介紹
JD745X16C-多功能水泵控製閥由主閥和調節閥及接管係統組成，閥體直流式閥體，主閥控製室為膜片式或活塞式的雙控製室結構，控製室比一般水力控製閥增加了一個，增加了對主閥的控製功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控製，實現了一個閥門、一次調節對水泵出口的多功能控製。
名稱: JD745X16C-多功能水泵控製閥
型號:
公稱通徑: DN50-DN600mm ;
公稱壓力: PN1.6~2.5Mpa;
適用溫度: 80℃;
閥體材質: 鑄鋼;
適用介質: 水;
結構原理
當水泵起動起後，水壓作用於主閥閥盤下麵和控製室下腔，此壓力使主閥開啟，控製室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。
當水泵停止工作後，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流餘下的開度由控製室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩衝，防止壓力劇增。
設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金 |
| 密封圈 O型圈 | ding腈橡膠 |
| 閥杆 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 泄壓/持壓導閥 | 銅合金 |
| 微型過濾器 | 不鏽鋼 |
1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術 ，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便，無需為閥門另配電控係統，閥門隨水泵的開啟與停止自動並按順序完成控製功能。通過設定調節閥開度可得到合適的控製參數。
3、閥體了全通道、直流式、流線型設計。水力損失小，節能效果好。
性能參數
| 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
| 1 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
功能與用途
安裝在水泵出口端，順序實現緩慢開啟、全開、速閉、緩閉等功能。
訂貨說明
①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量係數⑨是否帶附件以便我們為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的JD745X16C-多功能水泵控製閥產品，請您根據JD745X16C-多功能水泵控製閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
