奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PBQ940H6-偏心半球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
PBQ940H6-偏心半球閥產品說明書資料介紹

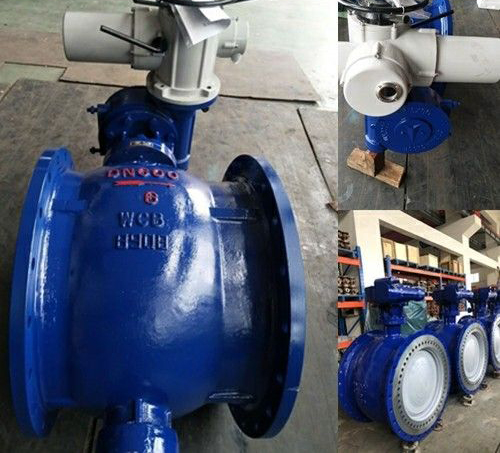

PBQ940H6-偏心半球閥是一種比較新型的球閥類別，它有著自身結構的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用於石油、化工、城市給排水等要求嚴格切斷的工況。公稱通徑DN100-DN2400，公稱壓力PN6-PN16，使用介質：水，使用溫度：200℃
結構原理
利用偏心閥體，偏心球體和閥座，閥杆作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封麵始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬麵受到良好的保護。
結構形式PBQ940H6-偏心半球閥在外觀結構上分為兩種
1、上裝式：主要針衝蝕磨損非常嚴重的介質，上裝結構在被損啟閉件的更換維修是非常方便，無須將整台閥門從管道上拆下，大大的節省了維修時間和成本。
2、側裝式：側裝式結構緊湊、閥門質量輕，適用於對閥門安裝空間有要求的場合。
A、開啟過程
1在關閉位置，球體受閥杆的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥杆則反向運動，其底部角形平麵使球體脫開閥座。
3閥杆繼續提升，並與閥杆螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥杆提升到限位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥杆開始下降並使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥杆受到嵌於其上螺旋槽內的導銷的作用，使閥杆和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的後幾圈，閥杆底部的角形平麵機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
產品特點
①上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
②單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
③低扭矩設計。特殊結構設計的閥杆，隻需配一個小手把閥門就能輕鬆啟閉。
④啟閉無摩擦。這一功能完*了傳統[wiki]閥門[/wiki]因密封麵之間相互摩擦而影響密封的問題。
⑤楔形密封結構。閥門是靠閥杆提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
⑥PBQ940H6-偏心半球閥密封麵的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封麵成360°均勻通過，不僅消除了高速流體對閥座局部的衝刷，也衝走了密封麵上的聚積物，達到自清潔的目的。
執行標準
設計製造：GB/T12237-2007/GB/T26146-2010
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
產品外形結構連接尺寸:
產品結構尺寸圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PBQ940H6-偏心半球閥產品，請您根據PBQ940H6-偏心半球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
PBQ940H6-偏心半球閥產品說明書資料介紹
PBQ940H6-偏心半球閥是一種比較新型的球閥類別，它有著自身結構的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用於石油、化工、城市給排水等要求嚴格切斷的工況。公稱通徑DN100-DN2400，公稱壓力PN6-PN16，使用介質：水，使用溫度：200℃
結構原理
利用偏心閥體，偏心球體和閥座，閥杆作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封麵始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬麵受到良好的保護。
結構形式PBQ940H6-偏心半球閥在外觀結構上分為兩種
1、上裝式：主要針衝蝕磨損非常嚴重的介質，上裝結構在被損啟閉件的更換維修是非常方便，無須將整台閥門從管道上拆下，大大的節省了維修時間和成本。
2、側裝式：側裝式結構緊湊、閥門質量輕，適用於對閥門安裝空間有要求的場合。
A、開啟過程
1在關閉位置，球體受閥杆的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥杆則反向運動，其底部角形平麵使球體脫開閥座。
3閥杆繼續提升，並與閥杆螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥杆提升到限位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥杆開始下降並使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥杆受到嵌於其上螺旋槽內的導銷的作用，使閥杆和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的後幾圈，閥杆底部的角形平麵機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
產品特點
①上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
②單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
③低扭矩設計。特殊結構設計的閥杆，隻需配一個小手把閥門就能輕鬆啟閉。
④啟閉無摩擦。這一功能完*了傳統[wiki]閥門[/wiki]因密封麵之間相互摩擦而影響密封的問題。
⑤楔形密封結構。閥門是靠閥杆提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
⑥PBQ940H6-偏心半球閥密封麵的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封麵成360°均勻通過，不僅消除了高速流體對閥座局部的衝刷，也衝走了密封麵上的聚積物，達到自清潔的目的。
執行標準
設計製造：GB/T12237-2007/GB/T26146-2010
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
產品外形結構連接尺寸:
| 公稱壓力 PN/Mpa | 公稱通徑 DN/mm | 尺寸 （mm） | |||||||
| L | D | K | d | f | C | Z-￠d | H | ||
| 0.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
| 50 | 178 | 165 | 125 | 100 | |||||
| 65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
| 80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
| 100 | 229 | 220 | 180 | 155 | 370 | ||||
| 125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
| 150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
| 200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
| 250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
| 300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
| 350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
| 400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
| 450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
| 500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
| 600 | 813 | 840 | 770 | 718 | 5 | 48 | 20-￠36 | 1210 | |
