PZ773HF10~16
PZ773HF10~16-液動排渣閥
97

上一個：液動法蘭閘閥下一個:電動空氣控製閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PZ773HF10~16-液動排渣閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
PZ773HF10~16-液動排渣閥:應用於電力，市政、礦山、冶金、化工、煤炭、水利等行業，是一種應用性強的更新替代閥門產品。適用壓力 PN10~16，適用溫度：-29℃~425℃，適用介質：紙漿、汙水、煤漿、灰、渣水混合物。

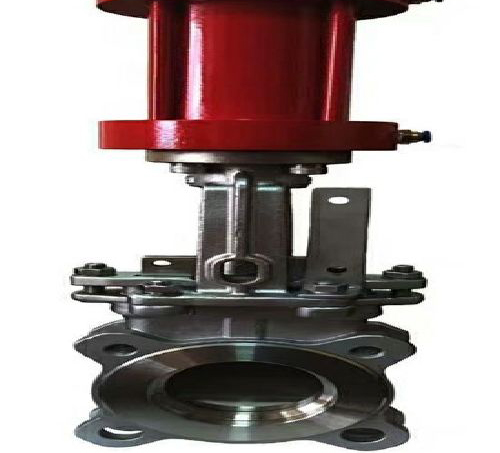

凸耳梅花形對夾式連接的刀閘閥，液動執行器控製開關，（液動執行器比其他氣動或者電動操作速度快穩定性能高）明杆平行式剛性單閘板，C閥體材料為碳鋼，一般用於無腐蝕性介質中使用，P閥體材質為不鏽鋼可用於一般酸性腐蝕介質中使用或者潔淨管道使用，PZ773H閥座密封麵為堆焊Cr13不鏽鋼，PZ773W閥座密封麵為本體，單向流通性質，流通阻力小、可切斷各種漿類、灰渣、汙水、水渣混合物、纖維等介質。
PZ773HF10~16-液動排渣閥型號編製：

PZ	7		7	7	HY	-16	C
閥門代號	執行機構	作用方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
：刀型閘閥	3：渦輪	B：常閉		3：單閘板平板	H：Cr13係列不鏽鋼	10:1.0MPa	無：鑄鐵
	7：液動	K：常開	4：梅花形		Y：STL合金	16:1.6MPa	C:WCB
	9：電動	S:帶手動	7：圓形			25:2.5MPa	P：304
	無：手柄					40:4.0MPa	R：316

PZ773HF10~16-液動排渣閥工作原理:
PZ773HF10~16-液動排渣閥又名液動刀型排渣閥，由液壓缸活塞杆連接閥門閘板，其操作原理手動驅動液壓泵手柄把液壓油通過手動換向閥壓入液壓缸的上下腔來帶動活塞杆做上下動作，從而帶動閘板的啟閉來達到閥門開關作用。
PZ773HF10~16-液動排渣閥執行標準:
設計製造: JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92
PZ773HF10~16-液動排渣閥性能參數:
型號：PZ743H-10C、PZ743X-10C、PZ743F-10C
公稱壓力：0.6MPa, 1.0MPa, 1.6MPa, ANSI 150LB
公稱通徑：DN50-DN2000
閥體材質：鑄鋼、304不鏽鋼、316不鏽鋼、316L不鏽鋼、2520
內件材質：2Cr13、304不鏽鋼、316不鏽鋼、316L不鏽鋼、2520
閥座材質：本體金屬密封、橡膠、四氟、硬質合金
驅動方式：手輪、鏈輪、液動、傘齒輪、電動、氣動、電液動
連接方式：法蘭、對夾
PZ773HF10~16-液動排渣閥用途:
采礦、鋼鐵工業——用於煤炭、濾渣漿
淨化裝置——用於廢水、泥漿、汙物及帶有懸浮物的澄清水
造紙工業——用於任何濃度紙漿、料水混合物
電站除灰--用於灰渣漿液等管道係統
PZ773HF10~16-液動排渣閥特點:
1、機、電、液、儀，實現現場控製，集中監控或自動控製。
2、無級調力，運行平穩，衝擊力小，適用於較高壓力場合。
3、節能，液壓傳動效率高達80%
4、閥門整體結構緊湊，體積小，無需液壓泵站。 5、可控製任意閥位並可鎖定。
PZ773HF10~16-液動排渣閥零部件材質

閥體、上蓋	碳鋼、不鏽鋼
閥板	不鏽鋼
閥杆	不鏽鋼
密封圈	橡膠、四氟、不鏽鋼、硬質合金

PZ773HF10~16-液動排渣閥外形尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0
1	50	43	160	125	100	330	4-M16	180
65	46	180	145	120	360	4-M16	180
80	46	195	160	135	390	4-M16	220
100	52	215	180	155	440	8-M16	220
125	56	245	210	185	510	8-M16	230
150	56	280	240	210	600	8-M20	280
200	60	335	295	265	700	8-M20	360
250	68	390	350	320	840	12-M20	360
300	78	440	400	368	960	12-M20	400
350	78	500	460	428	1110	16-M20	400
400	102	565	515	482	1250	16-M22	400
450	114	615	565	532	1380	20-M22	530
500	127	670	620	585	1530	20-M22	530
600	154	780	725	685	1800	20-M27	600
700	165	895	840	800	2150	24-M27	600
800	190	1010	950	898	2420	24-M30	680
900	203	1110	1050	1005	2680	28-M30	680
1000	216	1220	1160	1115	3100	28-M30	700
1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
65	46	185	145	120	360	4-M16	180
80	46	200	160	135	390	8-M16	220
100	52	220	180	155	440	8-M16	220
125	56	250	210	185	510	8-M16	230
150	56	285	240	210	600	8-M20	280
200	60	340	295	265	700	12-M20	360
250	68	405	355	310	840	12-M22	360
300	78	460	410	375	960	12-M22	400
350	78	520	470	435	1110	16-M22	400
400	102	580	525	485	1250	16-M27	400
450	114	640	585	545	1380	20-M27	530
500	127	715	650	609	1530	20-M30	530
600	154	840	770	720	1800	20-M36	600
700	165	910	840	788	2150	24-M36	600
800	190	1025	950	898	2420	24-M36	680
900	203	1125	1050	998	2680	28-M36	680
1000	216	1255	1170	1110	3100	28-M42	700

安裝注意事項:
1.安裝前須檢查閥門腔內和密封麵等部位，不允許有汙物或砂粒附著；
2.液動排渣刀閘閥各連接部位螺栓，要求均勻擰緊；
3.液動排渣刀閘閥檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求*性；
5.用戶在安裝閥門時，預留閥門驅動的必要空間；
6.液動排渣刀閘閥驅動裝置的接線須按線路圖進行；
7.液動排渣刀閘閥定期保養，不得隨意碰撞及擠壓，以免影響密封。
8.液動排渣刀閘閥安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封麵無滲漏為合格。
