D743H40C-液動快速切斷蝶閥產品說明書資料介紹：

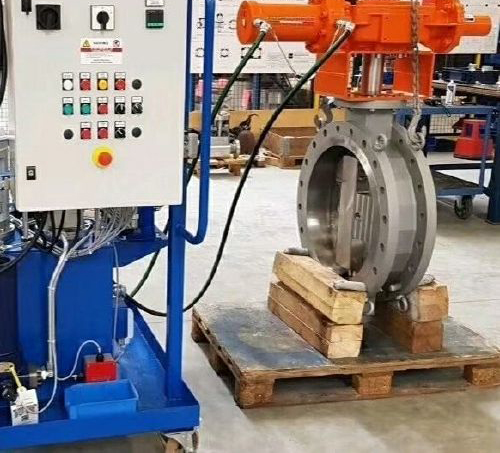

D743H40C-液動快速切斷蝶閥法蘭連接，偏心結構，密封形式可選軟密封/硬密封，安裝於汽輪機抽汽管路、高爐煤氣餘壓發電裝置（TRT）進氣管路係統，在係統出現緊急情況時，在0.3~0.8秒鍾內實施緊急關閥，實現管路的可靠截止，保護係統。
結構示意圖:
主閥密封副為三偏心結構，啟閉輕鬆，密封可靠。傳動箱結構緊湊，油缸尾部設有緩衝裝置，消除快關時對油缸的衝擊。液壓站主要控製閥均德國力士樂等螺紋式插裝閥產品，占用空間 小。普通啟閉操作時，壓力油源由油泵或汽輪機、TRT主機配套液壓站提供，快速關閉時，則通過蓄能器能源的快速釋放來實現。本閥除設有緩開、緩關、快關、停止等動作外，全開位還可以進行10%行程遊動試驗，保證係統在緊急關閥時不會卡阻。PLC智能型控製係統，操作簡單，性能可靠，智能化程度高，可充分滿足用戶自動化控製的需要。
D743H40C-液動快速切斷蝶閥特點
1、 本閥主要由閥門、液壓站、快關執行裝置、PLC智能電控箱及特製行程反饋裝置等 組成
2、 精加工齒輪齒條式液壓執行器，結構緊湊，運行平穩，可靠
3、 PLC智能電氣控製係統，自動化程度高，可遠程、本地控製係統
4、 自動化元件，產品性能優越，質量可靠
5、 閥門正常啟閉動力源一般由配套液壓泵站提供，也可來源於汽輪機主機液壓站
6、 係統動力電源為380V，控製電源為AC220V、DC220V、DC110V以及其他電源等級
7、 閥門三偏心多層次金屬硬密封蝶閥，耐高溫、啟閉靈活、輕鬆，密封可靠 5、密封形式三偏心設計密封越關越緊密封性能好。
執行標準
設計參照GB/T 12238、JB/T 5299、JB/T 8527
法蘭標準GB/T 17241、GB/T 9113
結構長度標準GB/T 12221
壓力試驗GB/T 13927
性能參數
公稱通徑：DN100~DN800
公稱壓力：PN2.5~PN40
適用介質：水、蒸汽、氣體、油品等
介質溫度：≤400℃
開閥時間：10~90秒(可調)
正常關閥：10~90秒(可調)
快速關閥：0.3~0.8秒
全開狀態小流阻係數：0.1
動力電源：AC380V
可選控製電源：AC220V、DC220V、DC110V、DC24V
可控製動作：開閥、關閥、停止、15度遊動、快關、遠程故障聯鎖快關
遠程信號類型：無源的開關量信號、4~20mA模擬量信號
壓力檢測
零部件材質
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D743H40C-液動快速切斷蝶閥產品，請您根據D743H40C-液動快速切斷蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D743H40C-液動快速切斷蝶閥產品說明書資料介紹：
D743H40C-液動快速切斷蝶閥法蘭連接，偏心結構，密封形式可選軟密封/硬密封，安裝於汽輪機抽汽管路、高爐煤氣餘壓發電裝置（TRT）進氣管路係統，在係統出現緊急情況時，在0.3~0.8秒鍾內實施緊急關閥，實現管路的可靠截止，保護係統。
結構示意圖:
主閥密封副為三偏心結構，啟閉輕鬆，密封可靠。傳動箱結構緊湊，油缸尾部設有緩衝裝置，消除快關時對油缸的衝擊。液壓站主要控製閥均德國力士樂等螺紋式插裝閥產品，占用空間 小。普通啟閉操作時，壓力油源由油泵或汽輪機、TRT主機配套液壓站提供，快速關閉時，則通過蓄能器能源的快速釋放來實現。本閥除設有緩開、緩關、快關、停止等動作外，全開位還可以進行10%行程遊動試驗，保證係統在緊急關閥時不會卡阻。PLC智能型控製係統，操作簡單，性能可靠，智能化程度高，可充分滿足用戶自動化控製的需要。
D743H40C-液動快速切斷蝶閥特點
1、 本閥主要由閥門、液壓站、快關執行裝置、PLC智能電控箱及特製行程反饋裝置等 組成
2、 精加工齒輪齒條式液壓執行器，結構緊湊，運行平穩，可靠
3、 PLC智能電氣控製係統，自動化程度高，可遠程、本地控製係統
4、 自動化元件，產品性能優越，質量可靠
5、 閥門正常啟閉動力源一般由配套液壓泵站提供，也可來源於汽輪機主機液壓站
6、 係統動力電源為380V，控製電源為AC220V、DC220V、DC110V以及其他電源等級
7、 閥門三偏心多層次金屬硬密封蝶閥，耐高溫、啟閉靈活、輕鬆，密封可靠 5、密封形式三偏心設計密封越關越緊密封性能好。
執行標準
設計參照GB/T 12238、JB/T 5299、JB/T 8527
法蘭標準GB/T 17241、GB/T 9113
結構長度標準GB/T 12221
壓力試驗GB/T 13927
性能參數
公稱通徑：DN100~DN800
公稱壓力：PN2.5~PN40
適用介質：水、蒸汽、氣體、油品等
介質溫度：≤400℃
開閥時間：10~90秒(可調)
正常關閥：10~90秒(可調)
快速關閥：0.3~0.8秒
全開狀態小流阻係數：0.1
動力電源：AC380V
可選控製電源：AC220V、DC220V、DC110V、DC24V
可控製動作：開閥、關閥、停止、15度遊動、快關、遠程故障聯鎖快關
遠程信號類型：無源的開關量信號、4~20mA模擬量信號
壓力檢測
| 公稱通經 | 100～800 | ||||
| 公稱壓力（MPa） | 0.6 | 1 | 1.6 | 2.5 | |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 工作壓力（MPa） | 0.6 | 1 | 1.6 | ||
| 適用介質 | 水、蒸汽、煤氣 | ||||
| 適用溫度（℃） | 軟密封：≤80℃；硬密封：≤425℃ |
| 零件名稱 | 材料 |
| 閥體、蝶板 | 灰鑄鐵、球墨鑄鐵、碳素鋼 |
| 閥軸 | 不鏽鋼 |
| 密封圈 | 不鏽鋼、NBR |
| 填料 | NBR |
