  • 通用閥門
  • 調節氣動法蘭蝶閥
  • DN300 PN16TD641X16
  • DN300 PN16TD641X16- 調節氣動法蘭蝶閥
  • 101
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DN300 PN16TD641X16- 調節氣動法蘭蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
調節氣動法蘭蝶閥種類
生產：高溫調節氣動法蘭蝶閥、煙氣調節氣動法蘭蝶閥、不鏽鋼調節氣動法蘭蝶閥、偏心調節氣動法蘭蝶閥、DN300 PN16調節氣動法蘭蝶閥、DN100 PN16調節蝶閥、DN150 PN16調節蝶閥、DN200 PN16調節蝶閥、DN250 PN16調節蝶閥、DN400 PN16調節蝶閥
如需了解更多調節氣動法蘭蝶閥資料請： :調節氣動法蘭蝶閥說明書資料介紹:
DN300 PN16調節氣動法蘭蝶閥TD641X-16：氣動控製調節配裝電氣定位器輸入4~20mA信號可以控製調節管道介質壓力和流量，流量特性 近似等百分比，泄漏量等級：Ⅱ級、Ⅵ級，法蘭連接的中線軟密封蝶閥，閥座材質EPDM三元乙丙橡膠，16壓力，通經DN300（國標）閥體材質CF8不鏽鋼用於弱酸性腐蝕介質溫度≤80℃，氣缸有兩種選擇一種是雙作用開關型，一種是單作用複位型，根據使用要求選配。適用介質：水、氣體、油品、弱酸性腐蝕介質等，廣泛用於水廠、電廠、鋼廠、造紙、化工、飲食等係統供排水中，作為調節使用。
安裝於管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。手柄蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控製特性。蝶閥處於完全開啟位置時，蝶板厚度是介質流經閥體時*的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控製特性。
氣動執行器選型
雙作用:通氣開、通氣關，氣源故障保持當前位置
單作用氣開式:通氣開、斷氣關，氣源故障關閉
單作用氣關式:通氣關、斷氣開，氣源故障打開
可選附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
調節氣動法蘭蝶閥型號編製：
TD6
41X-10~16P
閥門代號執行機構作用方式連接形式結構形式密封材質公稱壓力閥體材質
D：調節蝶閥3：渦輪B：常閉1：螺紋1：中線垂直板X：三元乙丙膠10:1.0MPa無：鑄鐵

6：氣動K：常開4：法蘭2：雙偏心J：丁腈橡膠16:1.6MPaC:WCB
　9：電動　7：對夾3:三偏心F46：全襯四氟25:2.5MPaP：304
　無：手柄　　

40:4.0MPaR：316

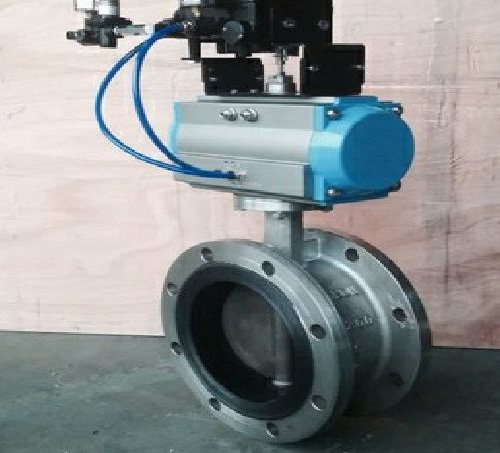

調節氣動法蘭蝶閥圖片
調節氣動法蘭蝶閥執行標準:
製造標準:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法蘭標準:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
結構長度標準:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
檢驗標準:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
調節氣動法蘭蝶閥特點:
1、設計新穎、合理，結構 ，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
調節氣動法蘭蝶閥性能參數:
公稱通徑DN50～2000
公稱壓力MPa0.611.6
試驗壓力PsMPa強度試驗0.91.52.4
密封試驗O.661.11.76
適用介質空氣、水、汙水、蒸氣、煤氣、油品等
驅動形式手動、蝸輪傳動、氣傳動、電傳動
調節氣動法蘭蝶閥閥座材質:
材料品種氯丁橡膠丁腈橡膠乙丙橡膠聚四氟乙烯矽橡膠氟橡膠
代號×或0rJXA或orJAXB或orJBxC、JC或0rFXD或orJD× E或orJE
耐高溫度82℃93℃150℃232℃250℃204℃
耐低溫度-40℃-40℃-40℃-268℃-70℃-23℃
適用工作溫度≤65℃≤80℃≤120℃≤200℃≤200℃≤180℃
調節氣動法蘭蝶閥零件材料:
零件名稱材料
閥體球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼
蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料
密封圈各種橡膠、聚四氟乙烯
閥杆2Cr13、不鏽鋼
填料0型圈、柔性石墨
調節氣動法蘭蝶閥外形連接尺寸:

通徑主要尺寸0.25MPa～0.6MPa1.0MPa1.6MPa
mminchLHH1DD1Z-φdDD1Z-φdDD1Z-φd
8031141152351851504/181951604/181951608/18
10041271202402051704/182151808/182151808/18
12551401302702352008/182452108/182452108/18
15061401503002602258/182802408/232802408/23
20081521803003152808/183352958/2333529512/23
2501025022040037033512/1839035012/2340535512/25
300122702504104359512/2344040012/2346041012/25
3501429027046048544512/2350046016-2352047016-25
4001631029051043549516-2356551516-2558552516-30
4501833032056050055020-2361556520-2564058520-30
5002035036059064060020-2367062020-2570565020-34
6002439039066075570520-2578072520-3084077020-41
7002843046078086081024-2589584024-3091084024-41
8003247053085097592024-30101095024-34102095024-41
900365105709201075102024-301110105028-341120105028-41
1000405506309901175112028-301220116028-341255117028-48
12004863075011151400134032-341450138032-411485139032-54
1375132032-30
14005671085012281620156036-341675159036-48　　　
1575152036-40
16006479099013401820176040-341915182040-54　　　
1785173040-30
18007287011015702045197044-412115202044-54　　　
1985193044-30
200080950117016802265218048-482325223046-54　　　
2185213048-30
安裝注意事項:
1、安裝前檢查氣動蝶閥各部分部件無缺失，型號無誤，檢查閥體內無雜物，電磁閥和消音器內無阻塞
2、將閥門和汽缸均置於關閉狀態。
3、將汽缸裝到閥門上，（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然後將螺絲緊固。
4、安裝完畢後，對氣動蝶閥進行調試（正常情況下供氣壓力為0.4~0.6MPa），調試運行時須手動操作電磁閥啟閉（將電磁閥線圈失電後手動操作方可有效），觀察氣動蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之後正常，則需要將氣缸行程調小（把氣缸兩端行程調節螺絲同時往裏調一點，調整時需將閥門運行到開位置，然後將氣源關掉再調），直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。
5、得發在安裝前應保持幹燥，不可露天存放
6、安裝蝶閥前要檢查管道，確保管道內無焊渣等異物
7、蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩匹配。
8、蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥法蘭，不得使用平焊法蘭。
9、確認法蘭焊接無誤，蝶閥安裝完畢後不得再焊接法蘭，以免 橡膠件。
10、裝好的管道法蘭要進行對中，並與放入的蝶閥進行對中。
11、裝上的法蘭螺栓，並用手擰緊，將確認蝶閥與法蘭已然對中，然後小心的啟閉蝶閥，確保啟閉靈活。
12、將閥門完全開啟，用扳手按照對角線次序將螺栓擰緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大。
保養事項:
1、氣動蝶閥在使用過程中，應經常保持清潔，傳動螺紋 定期潤滑，發現故障時，應立即停止使用，查明原因清除故障。
2、填料壓蓋的螺栓應均勻地擰緊，不應壓成歪狀態，以免碰傷阻礙閥杆運動或造成泄漏。
3、安裝時，可將閥門按連接方式直接裝置在管路上。一般情況下，可安裝在管路任意位置上，但需便於操作的檢修，注意截止閥介質流向應是縱閥瓣下麵往 ，升降式止回閥隻能水平安裝。
4、氣動蝶閥使用時，隻作全開或全閉，不允許做調節流量用，以免密封麵受衝蝕，加速磨損。閘閥和上螺紋截止閥內有倒密封裝置，手輪旋至上位置擰緊，即可阻止介質從填料處泄漏。
5、氣動蝶閥開、關時應用手輪，請勿借助杠杆或其它工具，以免損壞閥件。手輪順時針旋轉為關閉，反之為開啟。
6、安裝前， 仔細核對本閥標誌的壓力，通徑是否符合使用要求，消除運輸過程所造成的缺陷，並消除閥件的汙垢。
7、長期存放的閥門，應作定期檢查，對外露的加工表麵須保持清潔，清除汙垢，存放時球閥應兩端堵塞並處於開啟狀態，氣動蝶閥，通道的兩端應堵塞並處於關閉狀態，整齊地存放在室內通風幹燥的地方，嚴禁堆置或露天存放。
附件選擇:
(1)氣動蝶閥的附件主要有：定位器、轉換器、繼動器、增壓閥、保位閥、減壓閥、過濾器、油霧器、行程開關、位置發訊器、電磁閥、手輪機構。
(2)附件起補充功能和保證閥運行的作用。必要的就增加，不必要的不增加。不必要時增加附件會提高價格並降低可靠性。
(3)定位器的主要功能是提高輸出力和動作速度，不需要這些功能時，可不帶，不是帶了定位器就好。
(4)對快速響應係統，不要閥動作快，可選轉換器。
(5)嚴格的防爆場合，可選：電氣轉換器+氣動定位器。
(6)電磁閥應選擇可靠的產品，防止要它動作時不動作。
(7)重要場合建議不用手輪機構，防止人為誤動作。
(8)好由生產廠家提供並總成在閥上供貨，以保證係統和總成聯接的可靠性。
(9)訂貨時，應提供附件的名稱、型號、規格、輸入信號、輸出信號等。
(10)再重申：請注意這些"小東西"的重要性，尤其是可靠性。

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN300 PN16TD641X16- 調節氣動法蘭蝶閥產品，請您根據DN300 PN16TD641X16- 調節氣動法蘭蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
