產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 全封閉式閘閥
- Z644HB10
- Z644HB10-閘閥
- 97
上一個：氣動三聯件蝶閥 下一個:意大利氣動球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z644HB10-閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
全封閉式插板門廠家、全封閉式插板門價格、全封閉式插板門圖片、全封閉式插板門型號
Z644HB10-閘閥說明書資料介紹
Z644HB10-閘閥：又叫全封閉式插板門，對夾連接，氣動驅動開關，密封陶瓷，壓力PN10~16，通經DN500（國標），閥板噴塗碳化鎢，耐衝刷、耐磨性好。撐開式雙閘板密封結構，閥門關閉時雙向密封；根據不同工況可設置吹掃口、灰渣漏鬥，適用於幹灰係統、渣漿等介質的輸送係統中；積灰少，無卡澀，維護簡單，使用壽命長。氣動執行器全封閉推杆式直缸驅動，性能可靠，輸出扭距大，可滿足在惡劣工況條件下工作。也可適用於礦山、造紙、化工等各類有磨損的幹粉塵、水、蒸汽等介質。
技術要求
性能優勢
增韌結構陶瓷密封，密封性能好，機械強度高;
可防止固體顆粒對密封麵的衝刷、磨損，耐磨性好;
適應電力，幹灰係統，磨損比較苛刻的場合。
單閥座、單向帶壓密封，可有效防止積灰、積渣及卡阻;
料口全流通無阻擋物，有吹堵裝置，卡灰、積灰現象少;
結構緊湊，可實現任意角度安裝。
閥門兩側設有清洗孔，清洗方便;
該閥開關扭距小，使用方便;
底部設有可卸盲板，防止灰渣深沉造成關不到位的現象。

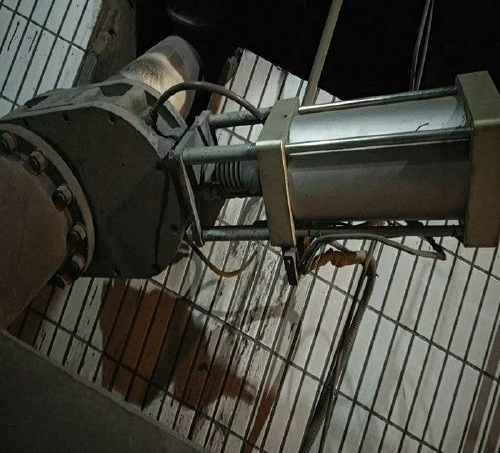

老管道用的刀Z644HB10-閘閥泄露
替換成雙閘板耐磨Z644HB10-閘閥規格參數：
材質:內襯陶瓷/殼體碳鋼、不鏽鋼
公稱通徑:DN50-DN700
公稱壓力:P PN0.6-2.5MPa
適用溫度:≤300℃
執行標準：
JB/T8691 對夾式刀型Z644HB10-閘閥
GB/T4740 陶瓷材料抗壓強度試驗方法
GB/T6569 工程陶瓷彎曲強度試驗方法
GB/T10700 工程陶瓷彈性模量試驗方法
GB/T13927 工業閥門壓力試驗
GB/T14389 工程陶瓷衝擊韌性試驗方法
GB/T12221 金屬閥門結構長度
用途
使用範圍除電廠除灰—幹除灰係統（氣力除灰係統）外，還可以應用在以下對閥門耐磨損和耐衝刷性能要求較高的領域：
1.選礦廠/選煤廠：幹礦粉狀煤粉礦渣等物料的分選和輸送。
2.水泥行業：水泥粉料輸送、放料。
3.麵粉廠：麵粉輸送管道。
4.其他粉末或較大固體顆粒等高磨損高衝刷介質的氣力輸送、進料出料。
安裝施工方案
1、按設計安裝標高，在出水口牆麵上標出出水口豎直 線及Z644HB10-閘閥底部標高線，偏差不大於±10mm，同時檢查閘體起吊孔 與啟閉機預留支座孔是否對中;
2、將Z644HB10-閘閥吊裝到位，並立穩靠實;
3、將Z644HB10-閘閥吊起貼牆就位，調整閘體的水平度和垂直度(門框底槽、側槽的水平度、垂直度不大於1/1000)，Z644HB10-閘閥框與預埋鋼板可靠連接，二次澆注采取有效封閉措施保證Z644HB10-閘閥框與構築物之間不滲漏。
4、安裝Z644HB10-閘閥推力螺杆及啟閉機座，安裝水平度與垂直度符合設計要求，啟閉機 與Z644HB10-閘閥板螺杆孔 應位於同一垂線，其垂直度偏差不大於1/1000，且全程內偏差小於2mm，連接Z644HB10-閘閥推力螺杆，以閘板推力螺杆板閘端為基準，將Z644HB10-閘閥推力螺杆調垂直後固定啟閉機座，啟閉機座用墊鐵墊實。然後進行Z644HB10-閘閥和啟閉機的二次混凝土澆築。
5、檢驗:
①Z644HB10-閘閥安裝後，檢查安裝精度符合安裝要求各緊固件連接牢固;對啟閉機內的油脂進行檢查和加注;
②在無水的條件下進行Z644HB10-閘閥的啟閉試驗，達到操作靈活，動作到位，螺杆旋合平穩，門板無卡位、突跳、異響現象;
③在設計水位下，Z644HB10-閘閥啟閉自如，無突跳現象，限位裝置應靈敏、準確、可靠;
④協助供貨商按有關規定進行現場泄露實驗，在大設計水位條件下，Z644HB10-閘閥的泄露量符合規定。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z644HB10-閘閥產品，請您根據Z644HB10-閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
