产品中心
- 所属系列:
- 产品名称:
- 产品型号:
- 关键字标签:
- 浏览次数:
- 通用阀门
- 高真空插板阀
- CC
- CC-高真空插板阀
- 109
上一个:电动真空插板阀 下一个:气动高真空插板阀
奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多CC-高真空插板阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

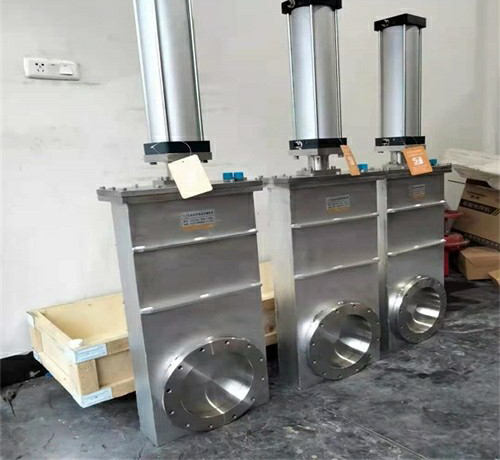

一、CC-高真空插板阀产品概述:超是通过手柄以螺杆传动推动钢球架运动,撑开阀板关闭,又靠弹簧力收拢阀板,打开后再退出的真空阀门。阀门适用于超高真空系统中接通或截止气流之用。高真空系统中接通或截止气流之用。适用的工作介质为洁净的空气和非腐蚀性气体。
二、CC-高真空插板阀性能参数:
四、CC-高真空插板阀连接尺寸:
上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的CC-高真空插板阀产品,请您根据CC-高真空插板阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、CC-高真空插板阀产品概述:超是通过手柄以螺杆传动推动钢球架运动,撑开阀板关闭,又靠弹簧力收拢阀板,打开后再退出的真空阀门。阀门适用于超高真空系统中接通或截止气流之用。高真空系统中接通或截止气流之用。适用的工作介质为洁净的空气和非腐蚀性气体。
二、CC-高真空插板阀性能参数:
| 适用范围(Pa) | 105~1.3x10-7 |
| 阀门漏率(Pa.L/S) | DN≤200为≤1.3x10-7 DN≥250为≤6.7x10-7 |
| 阀门烘烤温度(℃) | ≤150(除传动装置外) |
| 开阀时阀板两侧压力差(Pa) | ≤2.7x103 |
| 阀板密封件 | 氟橡胶 |
| 轴封处密封件 | 不锈钢波纹管 |
| 型号 | 通径(DN) | ΦD | ΦD0 | ΦD1 | ΦD2 | ΦD3 | H | A | n-d | L | L1 | B | 法兰标准 |
| -50A | 50 | 89 | 72.4 | 61.6 | 55.6 | / | 60 | 91 | 8-M8 | 493 | 165 | 80 | GB/T6071 |
| -63A | 63 | 114 | 92.1 | 82.6 | 76.6 | / | 65 | 105 | 8-M8 | 547 | 190 | 80 | |
| -80A | 80 | 130 | 110 | 99 | 93 | / | 65 | 130 | 16-M8 | 607 | 225 | 80 | |
