產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 通用閥門
- 電動真空插板閥
- CCD
- CCD-電動真空插板閥
- 108
上一個：法蘭高真空插板閥 下一個:高真空插板閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多CCD-電動真空插板閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

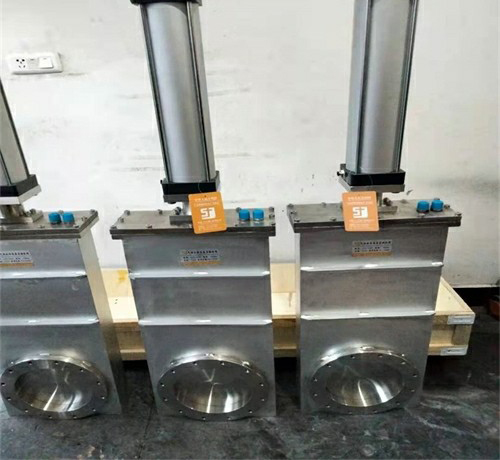

一、CCD-電動真空插板閥電動超高真空插板閥概述：是通過電動裝置驅動閥杆帶動閥板作上下運動，達到閥門的開啟或關閉。閥門用於接通或切斷真空管路中的氣流。適用介質為純淨空氣和非腐蝕性氣體。
帶反饋信號裝置型電動超高真空插板閥主要零件材料閥體、閥板：不鏽鋼
密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。
型電動超高真空插板閥外形及連接尺寸
在真空係統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空係統元件稱為真空閥門。
真空閥門具有下列特點：
壓力低於大氣壓，而閥瓣上的壓降不能超過1公斤力/厘米2。介質的工作溫度取決於使用裝置的工藝過程。溫度一般不超過-70~ 150℃的範圍。
對這類閥門基本的要求是保證連接的高度密封性和結構與墊片材料的致密性。
按介質壓力真空閥門可分成四組：
低真空閥門：介質壓力p=760~1毫米汞柱；
2）中真空閥門：p=1×10-3毫米汞柱。
3）高真空閥門：p=1×10-4~1×10-7毫米汞柱；
4）超高真空閥門：p≤1×10-8毫米汞柱。
作為通徑小於250毫米的閉路閥門，被廣泛采用的的閥杆作直線運動的真空波紋管截止閥。閘閥卻受到較大的限製，但這主要是對於大通徑來說的。可用的還有球形旋塞閥（球閥）、柱塞閥和蝶閥。作真空閥用的旋塞閥未得到推廣，因為旋塞閥需要用油潤滑，使油汽可能進入真空係統，而這是不允許的。真空閥門既可用現場手控和遙控，也可用電動、電磁傳動（電磁閥）、氣動和液動控製。
真空閥門關閉件是用像膠密封圈或金屬密封圈來密封的。波紋管截止閥的波紋管是用不鏽鋼、高鋅黃銅JI80、塑料和其他材料製成。小通徑（口徑在10毫米以下）的截止閥關閉件可采用膜片密封。低真空和中真空可以采用球形旋塞閥。
真空閥門在真空係統中的作用
開關氣路，當閥1和閥4關閉，閥2打開時，三科閥門機械真空泵Ⅲ對容器I抽真空，氣流流經預真空抽氣管路；當閥2關閉，閥4打開時，機械泵可單獨對擴散泵抽真空；當閥1和閥4同時打開時，擴散泵和機械泵可同時工作，對容器進行抽空，此時氣流流經擴散泵。可見，閥門在這種操作中的作用是開關氣路，改變氣流的流經路線。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的CCD-電動真空插板閥產品，請您根據CCD-電動真空插板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、CCD-電動真空插板閥電動超高真空插板閥概述：是通過電動裝置驅動閥杆帶動閥板作上下運動，達到閥門的開啟或關閉。閥門用於接通或切斷真空管路中的氣流。適用介質為純淨空氣和非腐蝕性氣體。
帶反饋信號裝置型電動超高真空插板閥主要零件材料閥體、閥板：不鏽鋼
密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。
型電動超高真空插板閥外形及連接尺寸
在真空係統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空係統元件稱為真空閥門。
真空閥門具有下列特點：
壓力低於大氣壓，而閥瓣上的壓降不能超過1公斤力/厘米2。介質的工作溫度取決於使用裝置的工藝過程。溫度一般不超過-70~ 150℃的範圍。
對這類閥門基本的要求是保證連接的高度密封性和結構與墊片材料的致密性。
按介質壓力真空閥門可分成四組：
低真空閥門：介質壓力p=760~1毫米汞柱；
2）中真空閥門：p=1×10-3毫米汞柱。
3）高真空閥門：p=1×10-4~1×10-7毫米汞柱；
4）超高真空閥門：p≤1×10-8毫米汞柱。
作為通徑小於250毫米的閉路閥門，被廣泛采用的的閥杆作直線運動的真空波紋管截止閥。閘閥卻受到較大的限製，但這主要是對於大通徑來說的。可用的還有球形旋塞閥（球閥）、柱塞閥和蝶閥。作真空閥用的旋塞閥未得到推廣，因為旋塞閥需要用油潤滑，使油汽可能進入真空係統，而這是不允許的。真空閥門既可用現場手控和遙控，也可用電動、電磁傳動（電磁閥）、氣動和液動控製。
真空閥門關閉件是用像膠密封圈或金屬密封圈來密封的。波紋管截止閥的波紋管是用不鏽鋼、高鋅黃銅JI80、塑料和其他材料製成。小通徑（口徑在10毫米以下）的截止閥關閉件可采用膜片密封。低真空和中真空可以采用球形旋塞閥。
真空閥門在真空係統中的作用
開關氣路，當閥1和閥4關閉，閥2打開時，三科閥門機械真空泵Ⅲ對容器I抽真空，氣流流經預真空抽氣管路；當閥2關閉，閥4打開時，機械泵可單獨對擴散泵抽真空；當閥1和閥4同時打開時，擴散泵和機械泵可同時工作，對容器進行抽空，此時氣流流經擴散泵。可見，閥門在這種操作中的作用是開關氣路，改變氣流的流經路線。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的CCD-電動真空插板閥產品，請您根據CCD-電動真空插板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
