產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥
- 321不鏽鋼蝶閥
- D343Y
- D343Y-321不鏽鋼蝶閥
- 147
上一個:C95800鎳鋁青銅蝶閥 下一個:310S耐高溫蝶閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D343Y-321不鏽鋼蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

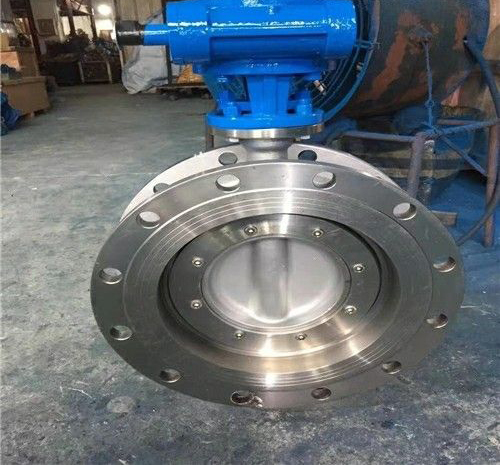

一、D343Y-321不鏽鋼蝶閥產品簡介
作為一種用來實現管路係統通斷及流量控製的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中,閥體采用三偏心金屬硬密封結構,閥座及及密封麵采用全321不鏽鋼製作。具有良好的耐腐蝕性,均有雙向密封功能,321蝶閥蝶板與閥座之間摩擦少、壽命長、適用範圍廣、修護方便等特點。321蝶閥廣泛應用於石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
二、D343Y-321不鏽鋼蝶閥產品主要特點
1、雙流向均可承壓,實現無流向限製的安裝方式。
2、全金屬密封設計,閥座、密封圈采用司太立合金堆焊技術,解決了高溫高壓、低溫等嚴苛工況下,蝶閥密封性能差的難題;可以耐壓高達 2500 磅級,耐溫低至 -196 ℃高達 850℃,密封達到 0 泄漏,調控比高達 100:1 以上。
3、閥座和閥體采用分體設計,閥板與密封圈采用分體設計,產品可實現通配互換。不會因為密封磨損問題而導致整台閥門報廢,隻需更換閥座和密封圈就可以正常使用,從而降低使用成本。
4、三偏心法蘭蝶閥的特點就是從根本上改變了密封構造,不再是位置密封,而是扭力密封。即不是依靠閥座的彈性變形,而是依靠閥座的接觸麵壓來達到密封效果,因此一舉解決了蝶閥金屬閥座零泄漏這一難題。在密封角度設計上解決了介質正、反流向時介質壓均可部份作用到密封麵上,接觸麵壓加上部份介質壓力作用密封麵使耐高壓高溫也迎刃而解。
三、D343Y-321不鏽鋼蝶閥產品主要部件材質
四、D343Y-321不鏽鋼蝶閥產品主要結構尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D343Y-321不鏽鋼蝶閥產品,請您根據D343Y-321不鏽鋼蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、D343Y-321不鏽鋼蝶閥產品簡介
作為一種用來實現管路係統通斷及流量控製的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中,閥體采用三偏心金屬硬密封結構,閥座及及密封麵采用全321不鏽鋼製作。具有良好的耐腐蝕性,均有雙向密封功能,321蝶閥蝶板與閥座之間摩擦少、壽命長、適用範圍廣、修護方便等特點。321蝶閥廣泛應用於石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
二、D343Y-321不鏽鋼蝶閥產品主要特點
1、雙流向均可承壓,實現無流向限製的安裝方式。
2、全金屬密封設計,閥座、密封圈采用司太立合金堆焊技術,解決了高溫高壓、低溫等嚴苛工況下,蝶閥密封性能差的難題;可以耐壓高達 2500 磅級,耐溫低至 -196 ℃高達 850℃,密封達到 0 泄漏,調控比高達 100:1 以上。
3、閥座和閥體采用分體設計,閥板與密封圈采用分體設計,產品可實現通配互換。不會因為密封磨損問題而導致整台閥門報廢,隻需更換閥座和密封圈就可以正常使用,從而降低使用成本。
4、三偏心法蘭蝶閥的特點就是從根本上改變了密封構造,不再是位置密封,而是扭力密封。即不是依靠閥座的彈性變形,而是依靠閥座的接觸麵壓來達到密封效果,因此一舉解決了蝶閥金屬閥座零泄漏這一難題。在密封角度設計上解決了介質正、反流向時介質壓均可部份作用到密封麵上,接觸麵壓加上部份介質壓力作用密封麵使耐高壓高溫也迎刃而解。
三、D343Y-321不鏽鋼蝶閥產品主要部件材質
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | 法蘭式 | 對夾式 |
| 2 | 下軸套 | 銅合金、304、316 | ||
| 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 4 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 | ||
| 5 | 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 6 | 固定銷 | 25、35、45 | ||
| 7、8 | 上、下閥軸 | 2Cr13、304、316、316L | ||
| 9 | 上軸套 | 銅合金、304、316 | ||
| 10 | 填料 | 聚四氟乙烯/柔性石墨 | ||
| 11、12 | 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
四、D343Y-321不鏽鋼蝶閥產品主要結構尺寸
| 公稱通經(DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | ||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | ||||||||||
| L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |
| 50 | 108 | 350 | 112 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 370 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 380 | 120 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 420 | 138 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 460 | 164 | 250 | 210 | 8-18 | 250 | 210 | 8-22 | 270 | 220 | 8-26 |
| 150 | 140 | 555 | 175 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 760 | 200 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 830 | 243 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 895 | 250 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
| 400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
| 450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
| 500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
