上一個：清管閥 下一個:液控止回半球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多KDQ41F-帶刻度盤球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、KDQ41F-帶刻度盤球閥產品簡介

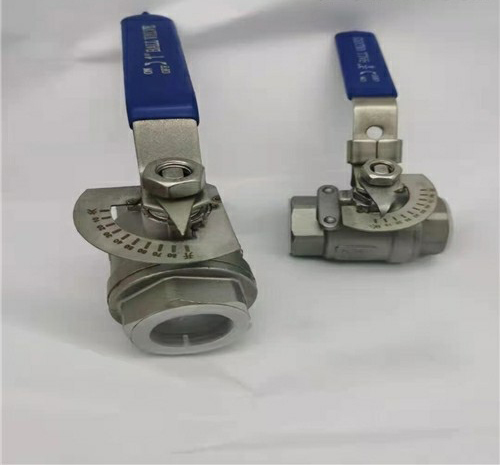

又叫指針球閥、手動調節球閥。刻度盤球閥就是浮動式球閥上加上個指針刻度盤,刻度盤的指針能準確地指出球閥開度的位置,這樣可方便球閥的手動調節。帶刻度盤指針球閥廣泛應用於化工、石油、冶金、水曖、食品、藥品等工業領域。具有結構簡單、造型美觀、拆裝快捷，操作靈活，流體阻力小，使用安全可靠等優點。標配為手動球閥，也可直接加裝氣動執行器或電動執行器，進行電氣動操作。
二、KDQ41F-帶刻度盤球閥產品主要特點
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封麵，而且目前球閥的密封麵材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空係統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
7、適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質
三、KDQ41F-帶刻度盤球閥產品主要部件材質
四、KDQ41F-帶刻度盤球閥產品主要性能參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的KDQ41F-帶刻度盤球閥產品，請您根據KDQ41F-帶刻度盤球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、KDQ41F-帶刻度盤球閥產品簡介
又叫指針球閥、手動調節球閥。刻度盤球閥就是浮動式球閥上加上個指針刻度盤,刻度盤的指針能準確地指出球閥開度的位置,這樣可方便球閥的手動調節。帶刻度盤指針球閥廣泛應用於化工、石油、冶金、水曖、食品、藥品等工業領域。具有結構簡單、造型美觀、拆裝快捷，操作靈活，流體阻力小，使用安全可靠等優點。標配為手動球閥，也可直接加裝氣動執行器或電動執行器，進行電氣動操作。
二、KDQ41F-帶刻度盤球閥產品主要特點
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封麵，而且目前球閥的密封麵材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空係統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
7、適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質
三、KDQ41F-帶刻度盤球閥產品主要部件材質
| 序號 NO | 零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB | A2116-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球體 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石體 | WCB | A216-WCB |
| 7 | 墊片 | 柔性石墨+不鏽鋼 | B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料壓蓋 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 擋圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | WCB | WCB |
| 13 | 閥杆 | 2Cr13 | A276-410 |
| 14 | 螺釘 | 35 | A193-B7 |
| 15 | 止推墊片 | PTFE | PTFE |
| 16 | 刻度盤 | WCB | A2116-WCB |
| 17 | 指針 | WCB | A2116-WCB |
四、KDQ41F-帶刻度盤球閥產品主要性能參數
| 設計依據 | 國標係列 | 美標係列 | |
| 設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
| 結構長度（焊接） | GB/T15188.1 | AP16D | ANSI B16.10 |
| 連接法蘭 | GB/T9113JB/T79Hg20592 | ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ASNI B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
