產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥
- 夾套保溫球閥
- BQ41PPL
- BQ41PPL-夾套保溫球閥
- 124
上一個：上裝式球閥 下一個:夾套保溫變徑球閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多BQ41PPL-夾套保溫球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、BQ41PPL-夾套保溫球閥產品簡介

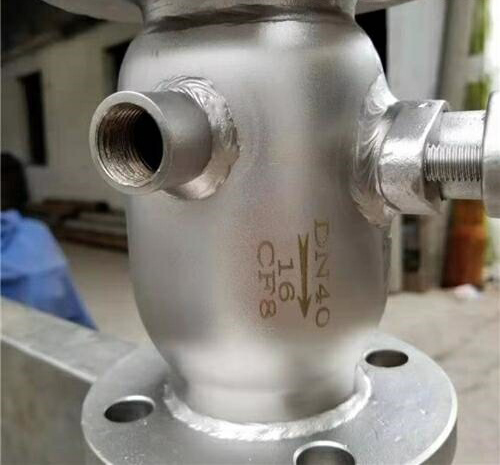

又稱一體式保溫球閥，保溫球閥是在球閥的基礎上焊裝金屬夾套，用於注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。本產品采用整體式結構形式。主要用於石油、化工、冶金、製藥、食品等各類係統中，以輸送常溫下會凝固的高粘度介質。
二、BQ41PPL-夾套保溫球閥產品主要特點
1、一體式保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
2、應用廣泛主要用於石油、化工、冶金、製藥、食品等各類係統中，以輸送常溫下會凝固的高粘度介質。
3、由於采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
三、BQ41PPL-夾套保溫球閥產品主要性能參數
四、BQ41PPL-夾套保溫球閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BQ41PPL-夾套保溫球閥產品，請您根據BQ41PPL-夾套保溫球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、BQ41PPL-夾套保溫球閥產品簡介
又稱一體式保溫球閥，保溫球閥是在球閥的基礎上焊裝金屬夾套，用於注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。本產品采用整體式結構形式。主要用於石油、化工、冶金、製藥、食品等各類係統中，以輸送常溫下會凝固的高粘度介質。
二、BQ41PPL-夾套保溫球閥產品主要特點
1、一體式保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
2、應用廣泛主要用於石油、化工、冶金、製藥、食品等各類係統中，以輸送常溫下會凝固的高粘度介質。
3、由於采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
三、BQ41PPL-夾套保溫球閥產品主要性能參數
| 公稱通徑 | DN15～200、NPS 3/4～8 | ||
| 公稱壓力(Mpa) | PN1.6~2.5、Class150~300、10K、20K | ||
| 閥門材料及適用工況 | 零件名稱 | 材 料 | |
| 3.閥體 | WCB | CF8(304) | CF8M(316) |
| 2.閥座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
| 4.密封圈 | 聚四氟乙烯、對位聚笨 | ||
| 5.球體 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
| 6.閥杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
| 1.夾套 | 25 | 25 | 25 |
| 7.填料 | 聚四氟乙烯、柔性石墨 | ||
| 適用介質 | 水、蒸汽、油品 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 |
| 適用溫度 | -29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨） | ||
| 設計製造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 | ||
| 結構長度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 | ||
| 連接法蘭 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 | ||
| 壓力試驗 | JB/T 9092-1999、API 598 | ||
| 傳動方式 | 手動、蝸輪蝸杆傳動、氣動、電動。 |
四、BQ41PPL-夾套保溫球閥產品主要結構尺寸
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 主要外型及連接尺寸(mm) | 夾套法蘭 連接尺寸 | 配應法蘭 DN(mm) | ||||||
| L | L1 | D | D1 | D2 | b | Z-Φd | ||||
| 1.6 | 15 | 108 | 45 | 135 | 100 | 78 | 16 | 4-18 | 15 | 32 |
| 20 | 117 | 55 | 145 | 110 | 85 | 16 | 4-18 | 15 | 40 | |
| 25 | 127 | 65 | 160 | 125 | 100 | 16 | 4-18 | 15 | 50 | |
| 32 | 140 | 78 | 180 | 145 | 120 | 18 | 8-18 | 15 | 65 | |
| 40 | 165 | 85 | 180 | 145 | 120 | 18 | 8-18 | 15 | 65 | |
| 50 | 178 | 100 | 195 | 160 | 135 | 19 | 8-18 | 15 | 80 | |
| 65 | 203 | 120 | 245 | 210 | 185 | 21 | 8-18 | 20 | 125 | |
| 80 | 229 | 135 | 280 | 240 | 210 | 23 | 8-23 | 20 | 150 | |
| 100 | 254 | 155 | 335 | 295 | 265 | 24 | 8-23 | 20 | 200 | |
| 125 | 267 | 185 | 335 | 295 | 265 | 24 | 12-23 | 20 | 200 | |
| 150 | 292 | 210 | 405 | 355 | 320 | 28 | 12-25 | 20 | 250 | |
| 200 | 330 | 265 | 520 | 470 | 435 | 32 | 16-25 | 25 | 350 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BQ41PPL-夾套保溫球閥產品，請您根據BQ41PPL-夾套保溫球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
