產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 球閥
- 不鏽鋼襯氟球閥
- Q41F46

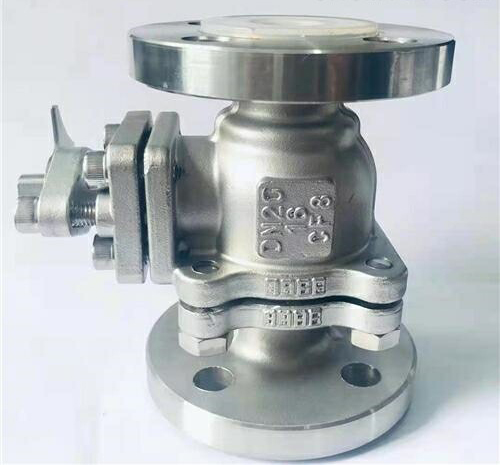

- Q41F46-不鏽鋼襯氟球閥
- 128
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41F46-不鏽鋼襯氟球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
一、Q41F46-不鏽鋼襯氟球閥產品簡介
是一種轉角為90°的旋轉類閥門,密封性能優良,流量係數大,流阻係數小,結構簡單,使用壽命長,便於維修。產品廣泛 應用於化工、石油、輕紡、電力、食品製藥、製冷、造紙行業的係統控製。襯氟球閥的工作原理是靠旋轉閥杆來使襯氟閥門暢通或閉 塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封麵與球麵常在閉合狀態,不易被介質衝蝕, 在各行業得到廣泛的應用。
二、Q41F46-不鏽鋼襯氟球閥產品主要特點流體阻力小、襯氟球閥是所有閥類中流體阻力小的一種,即使是縮徑球閥,其流體阻力也相當小。 止推軸承減小閥杆摩擦力矩,可使閥杆長期操作平衡靈活。 閥座密封性能好,采用聚四氟乙烯等材料製成的密封圈,結構易於密封,而且襯氟球閥的閥封能力隨著介質壓力的增設而增大。 閥杆密封可靠,由於閥杆隻作旋轉運動而不做升降運動,閥杆的填料密封不易破壞,且密封能力隨著介質的壓力增設而增大。 由於聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,襯氟球閥的使用壽命長。 下裝式閥杆和閥杆頭部凸階防止閥杆噴出,如火災造成閥杆密封破壞,凸階與閥體間還可形成金屬接觸,確保閥杆密封。 產品主要結構尺寸
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41F46-不鏽鋼襯氟球閥產品,請您根據Q41F46-不鏽鋼襯氟球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、Q41F46-不鏽鋼襯氟球閥產品簡介
是一種轉角為90°的旋轉類閥門,密封性能優良,流量係數大,流阻係數小,結構簡單,使用壽命長,便於維修。產品廣泛 應用於化工、石油、輕紡、電力、食品製藥、製冷、造紙行業的係統控製。襯氟球閥的工作原理是靠旋轉閥杆來使襯氟閥門暢通或閉 塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封麵與球麵常在閉合狀態,不易被介質衝蝕, 在各行業得到廣泛的應用。
二、Q41F46-不鏽鋼襯氟球閥產品主要特點
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
