奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41F-烤綠漆球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

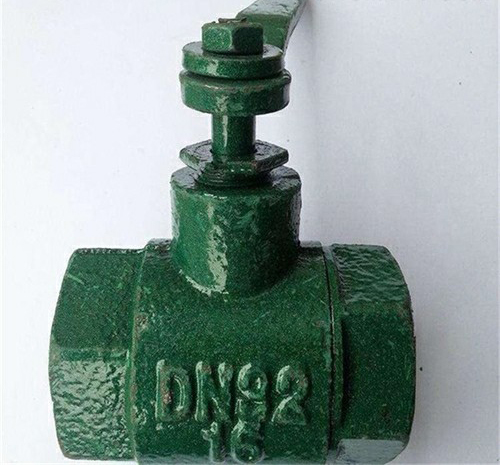

一、Q41F-烤綠漆球閥產品概述:
的關閉件是個球體,球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
浮動球閥采用特殊設計的雙斜麵彈性密封圈,有效的降低了球體與密封圈之間的摩擦力,減少了操作力矩。當介質壓力較小時,密封圈與球體接觸麵積較小,故有較大的密封比壓,確保可靠密封。當介質壓力較大時,密封圈與球鐵接觸麵積也相應增大。故密封圈能承受較大的介質推力而不會損壞,確保可靠密封。
二、Q41F-烤綠漆球閥技術參數:
球閥主要外型尺寸:
主要外形及尺寸 :
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41F-烤綠漆球閥產品,請您根據Q41F-烤綠漆球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
一、Q41F-烤綠漆球閥產品概述:
的關閉件是個球體,球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
浮動球閥采用特殊設計的雙斜麵彈性密封圈,有效的降低了球體與密封圈之間的摩擦力,減少了操作力矩。當介質壓力較小時,密封圈與球體接觸麵積較小,故有較大的密封比壓,確保可靠密封。當介質壓力較大時,密封圈與球鐵接觸麵積也相應增大。故密封圈能承受較大的介質推力而不會損壞,確保可靠密封。
二、Q41F-烤綠漆球閥技術參數:
型號 | 公稱壓力 | 試驗壓力 | 適用溫度 | 適用介質 | |
| 強度(水) | 密封(水) | ||||
| 1.6 | 2.4 | 1.8 | ≤150℃ | 蒸汽、水、油 | |
球閥主要外型尺寸:
| 1.6MPa | DN | L | D | D1 | D2 | n-φd | H | D0 | |
凸麵法蘭 RF Q41PPL 16C 16P 16R | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | |
| 2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
凸麵法蘭 RF Q41PPL 25 25P 25R | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
| 100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
| 125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
主要外形及尺寸 :
通徑 | 尺寸 | ||||||
| L | D | D1 | D2 | b-f | z-Φd | H | |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 84 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 95 |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-18 | 105 |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 120 |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-18 | 125 |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-18 | 150 |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-18 | 180 |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-18 | 190 |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-18 | 220 |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-23 | 238 |
| 200 | 457 | 335 | 295 | 265 | 30-3 | 12-23 | 250 |
上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41F-烤綠漆球閥產品,請您根據Q41F-烤綠漆球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
