• Z41H-16C
• Z41H-16C手動法蘭閘閥
• 451

Z41H-16C手動法蘭閘閥是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥隻能作全開和全關，不能作調節和節流。閘閥通過閥座和閘板接觸進行密封，通常密封麵會堆焊金屬材料以增加耐磨性，如堆焊1Cr13、STL6、不鏽鋼等。閘板有剛性閘板和彈性閘板，根據閘板的不同，閘閥分為剛性閘閥和彈性閘閥。
閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥隻能作全開和全關，不能作調節和節流。閘板有兩個密封麵，最常用的模式閘板閥的兩個密封麵形成楔形、楔形角隨閥門參數而異，通常為5°，介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封麵角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封麵可以隻依靠介質壓力來密封，即依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封，這就是自密封。大部分閘閥是采用強製密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封麵的密封性。閘閥的閘板隨閥杆一起作直線運動的，叫升降杆閘閥，亦叫明杆閘閥。通常在升降杆上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等於閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥杆的頂點作為標誌，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置即行程來確定。有的閘閥，閥杆螺母設在閘板上，手輪轉動帶動閥杆轉動，而使閘板提升，這種閥門叫做旋轉杆閘閥，或叫暗杆閘閥。
閘閥關閉時，密封麵可以隻依靠介質壓力來密封，即隻依靠介質。
壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封，這就是自密封。大部分閘閥是采用強製密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封麵的密封性。
運動方式：閘閥的閘板隨閥杆一起作直線運動的，亦叫明杆閘閥。通常在升降杆上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等於閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥杆的頂點作為標誌，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥閥杆螺母設在閘板上，手輪轉動帶動閥杆轉動，而使閘板提升，這種閥門叫做旋轉杆閘閥或叫暗杆閘閥。

Z41H-16C手動法蘭閘閥試驗壓力：

公稱壓力(MPa)	試驗壓力(MPa)
	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.5	0.6	1.8
2.5	3.8	2.8		2.8
4.0	6.0	4.4		4.4
6.4	9.6	7.0		7.0
10.0	15.0	11.0		11.0
16	24.0	18.0		18.0

Z41H-16C手動法蘭閘閥適用範圍：

殼體材料	通用介質	適用溫度（℃）
碳素鋼（C型）	水、蒸汽、油品	≤425
鎳鉻鈦鋼（P型）	硝酸類	≤150
鎳鉻鉬鈦鋼（R型）	醋酸類	≤150
鉻鉬鋼（I型）	蒸汽	≤550

Z41H-16C手動法蘭閘閥主要零件材料：

閥體、閥蓋	閘板、閥座	閥杆	閥杆螺母	填料	手輪
碳素鋼	優質碳鋼+硬質合金或不鏽鋼	鉻不鏽鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵 球墨鑄鐵
鎳鉻鈦鋼	不鏽鋼、不鏽鋼+硬質合金	鉻鎳鈦不鏽鋼		浸聚四氟乙烯
鎳鉻鉬鈦鋼	不鏽鋼、不鏽鋼+硬質合金	鉻鎳鈦不鏽鋼		石棉盤根
鉻鉬鋼	合金鋼+硬質合金	鉻鉬釩鋼		柔性石墨、填充四氟 （抗硫係列）

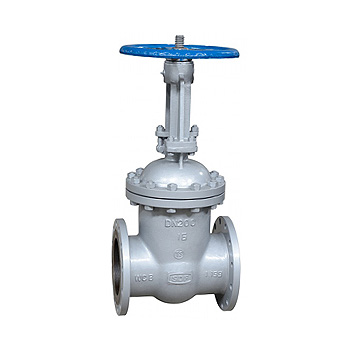

Z41H-16C手動法蘭閘閥樣圖：

Z41H-16C手動法蘭閘閥主要尺寸及重量：

公稱通徑	主要外形尺寸和連接尺寸										重量（kg）
	L	D	D1	D2	b	f	Z-d	H	H1	D0
Z40H(Y)-16、Z40Y-16P、Z40Y-16R、Z40W-16P、Z40Y-16I、Z41H(Y)-16、Z41Y-16P、Z41-16R、Z40W-16P、Z41W-16R、Z41Y-16I
15	130	95	65	45	14	2	4-14	220	240	120	5
20	150	105	75	55	14	2	4-14	255	284	140	6.5
25	160	115	85	65	14	2	4-14	275	303	160	9
32	180	135	100	78	16	2	4-18	280	321	180	12
40	200	145	110	85	16	3	4-18	300	352	200	26.5
50	250	160	125	100	16	3	4-18	358	438	240	29
65	265	180	145	120	18	3	4-18	375	450	240	33
80	280	195	160	135	20	3	8-18	433	528	280	45
100	300	215	180	155	20	3	8-18	502	620	320	63
125	325	245	210	185	22	3	8-18	612	753	360	108
150	350	280	240	210	24	3	8-23	676	847	360	134
200	400	335	295	265	26	3	12-23	820	1039	400	192
250	450	405	355	320	40	3	12-25	969	1245	450	273
300	500	460	410	375	40	3	12-25	1142	1472	560	379
350	550	520	470	435	34	4	16-25	1280	1450	640	590
400	600	580	525	485	36	4	16-30	1452	1887	640	850
450	650	640	585	545	40	4	20-30	1541	2011	720	907
500	700	705	650	608	44	4	20-34	1676	2181	720	958
600	800	840	770	718	48	5	20-41	1874	2346	800	1112
Z40H(Y)-25、Z40Y-25P、Z40Y-25R、Z40W-25P、Z40W-25R、Z40Y-25I、 Z41H（Y）-25、Z41Y-25P、Z40Y-25R、Z41W-25P、Z41W-25R、Z41Y-25I
15	130	95	65	45	16	2	4-14	220	240	120	5.5
20	150	105	75	55	16	2	4-14	255	284	140	7
25	160	115	85	65	16	2	4-14	275	303	160	11
32	180	135	100	78	18	2	4-18	280	321	180	14
40	200	145	110	85	18	3	4-18	300	352	200	30
50	250	160	125	100	20	3	4-18	358	438	240	34
65	265	180	145	120	22	3	8-18	375	450	240	36
80	280	195	160	135	22	3	8-18	433	528	280	50
100	300	230	190	160	24	3	8-23	502	620	320	69
125	325	270	220	188	28	3	8-25	612	753	360	116
150	350	300	250	218	30	3	8-25	676	847	360	141
200	400	360	310	278	34	3	12-25	820	1039	400	192
250	450	425	370	332	36	3	12-30	969	1245	450	207
300	600	485	430	390	40	4	16-30	1142	1472	560	400
350	550	550	490	448	44	4	16-34	1280	1450	640	631
400	600	610	550	505	48	4	16-34	1452	1887	640	900
450	650	660	600	555	50	4	20-34	1541	2011	720	1013
500	700	730	660	610	52	4	20-41	1676	2181	720	1166
600	800	840	770	718	56	5	20-41	1874	2346	800	1258

通徑 (mm)	主要外形尺寸和連接尺寸												重量
	L	D	D1	D2	D6	b	f	f2	Z-d	H	H1	D0
Z40H(Y)-40、Z40Y-40P、Z40Y-40R、Z40W-40P、Z40W-40R、Z40Y-40I、Z41H(Y)-40、Z41Y-40P、Z41Y-40R、Z41W-40P Z41W-40R、Z41Y-40I
20	150	105	75	55	51	16	2	4	4-14	256	285	140	8
25	160	115	85	65	58	16	2	4	4-14	275	305	160	9.3
32	180	135	100	78	66	18	2	4	4-18	287	322	180	12
40	200	145	110	85	76	18	3	4	4-18	323	369	200	16.5
50	250	160	125	100	88	20	3	4	4-18	372	440	280	29
65	280	180	145	120	110	22	3	4	8-18	395	473	280	39
80	310	195	160	135	121	22	3	4	8-18	457	552	320	52
100	350	230	190	160	150	24	3	4.5	8-23	552	671	360	80
125	400	270	220	188	176	28	3	4.5	8-25	634	726	400	127
150	450	300	250	218	204	30	3	4.5	8-25	708	883	400	154
200	550	375	320	282	260	38	3	4.5	8-30	858	1086	450	263
250	650	445	385	345	313	42	3	4.5	12-34	1015	1298	560	368
300	750	510	450	408	364	46	4	4.5	12-34	1203	1535	640	547
350	850	570	510	465	422	52	4	5	16 34	1341	1678	640	679
400	950	655	585	535	474	58	4	5	16-41	1492	1903	720	953
Z41Y-64P、Z41Y-64R、Z41W-64P、Z41W-64R、Z41Y-64I
20	190	125	90	68	51	20	2	4	4-18	258	288	180	9
25	210	135	100	78	58	22	2	4	4-18	310	341	200	10
32	230	150	110	82	66	24	2	4	4-23	320	353	200	14
40	240	165	125	95	76	24	3	4	4-23	360	389	240	30
50	250	175	135	105	88	26	3	4	4-23	372	448	280	39
65	280	200	160	130	110	28	3	4	8-23	395	475	280	43
80	310	210	170	140	121	30	3	4	8-23	458	553	320	60
100	350	250	200	168	150	32	3	4.5	8-25	553	679	360	89
125	400	295	240	202	176	36	3	4.5	8-30	638	779	400	140
150	450	340	280	240	204	38	3	4.5	8-34	718	893	450	207
200	550	405	345	300	260	44	3	4.5	12-34	873	1100	560	325
250	650	470	400	352	313	48	3	4.5	12-41	1053	1332	640	467
300	750	530	460	412	364	54	4	4.5	16-41	1203	1535	640	590
Z40H(Y)-100、Z40Y-100P、Z40Y-100R、Z40W-100P、Z40W-100R、Z40Y-100I、Z41H(Y)-100、Z41Y-100P、Z41Y-100R、Z41W-100P Z41W-100R、Z41Y-100I
25	210	135	100	78	58	24	2	4	4-18	310	341	200	13
32	230	150	110	82	66	24	2	4	4-18	320	353	240	20
40	240	165	125	95	76	26	3	4	4-23	360	389	280	60
50	250	195	145	112	88	28	3	4	4-23	490	558	360	50
65	280	220	170	138	110	32	3	4	8 25	540	622	400	70
80	310	230	180	148	121	34	3	4	8-25	573	671	400	100
100	350	265	210	172	150	38	3	4.5	8 30	575	671	400	110
125	400	310	250	210	176	42	3	4.5	8-34	744	892	560	180
150	450	350	290	250	204	46	3	4.5	12-34	800	972	560	250
200	550	430	360	312	260	54	3	4.5	12-41	800	972	560	360
250	650	500	430	382	313	60	3	4.5	12-41	1050	1305	640	485
300	750	585	500	442	364	70	4	4.5	16-18	1208	1506	640	633
Z40H(Y)-160、Z40Y-160P、Z40Y-160R、Z40W-160P、Z40W-160R、Z40Y-160I、Z41H(Y)-160、Z41Y-160P、Z41Y-160R、Z41W-160P Z41W-160R、Z41Y-160I
15	170	110	75	52	40	24	2	4	4-18	230	250	200	7
20	190	130	90	62	51	26	2	4	4-23	260	288	200	10
25	210	140	100	72	58	28	2	4	4-23	280	310	280	14
32	230	165	115	85	66	30	2	4	4-25	312	350	320	21
40	240	175	125	92	76	32	3	4	4-27	350	395	320	26
50	300	215	165	132	88	36	3	4	8 25	512	612	360	73
65	340	245	190	152	110	44	3	4	8-30	560	677	360	110
80	390	260	205	168	121	46	3	4	8-30	585	686	400	141
100	450	300	240	200	150	48	3	4.5	8-34	631	751	450	185
125	525	355	285	238	176	60	3	4.5	8-41	723	868	560	320
150	600	390	318	270	204	66	3	4.5	12-41	820	997	640	462
200	750	480	400	345	250	78	3	4.5	12-48	990	1224	720	711

Z41H-16C手動法蘭閘閥安裝要點
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB12220的規定。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
