- 閘閥
- 暗杆彈性座封閘閥
- Z45X-10Q

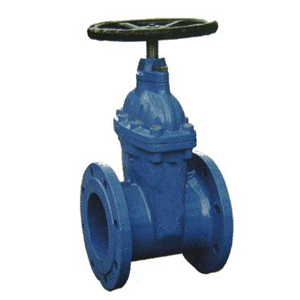

- Z45X-10Q暗杆彈性座封閘閥
- 943
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多暗杆彈性座封閘閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
暗杆彈性座封閘閥說明:Z45X-10Q暗杆彈性座封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良,漏水和生鏽的現象,更有效的節約安裝空間.可廣泛用於自來水,汙水,建築,石油,化工,食品,醫藥,輕紡,電力,船舶,冶金,能源係統等流體管線上作為調節和截流裝置使用. 我廠引進歐洲高科技閥門製造技術所生產的彈性座封閘閥,利用閘門整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良、漏水和生鏽的現象。可廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源係統等流體管線上作為調節和截流裝置使用
整體包膠:閘門采用整體包膠,其良好的覆蓋性能與精確的幾何尺寸,保證密封可靠,壽命。
2. 重量輕:閥體采用球鐵製成,重量輕,安裝方便。
3. 平底閥座:底部采用與水管相同的平底式閥座設計,不產生雜物淤積,密封更可靠。
4. 耐腐蝕:內腔采用無毒環氧樹脂塗狀,防止腐蝕和生鏽,不但可供生飲,而且可用於汙水係統。
5. 三“0”密封:閥杆采用三道0型環密封,磨擦阻力小,開關輕巧,不漏水。
暗杆彈性座封閘閥技術參數
壓力等級:1.0MPa、1.6MPa
閥體耐壓:1.5MPa、2.4MPa
密封試驗:1.1MPa、1.76MPa
工作溫度:0~80℃
適用介質:水、氣等
暗杆彈性座封閘閥主要零部件材料
| NO | 零件名稱 | 材質 |
| 1 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 2 | 閘板 | 球墨鐵鐵外覆三元乙丙或丁腈橡膠 |
| 3 | 內六角螺栓 | 碳化處理 |
| 4 | 密封圈 | 丁腈橡膠、三元乙丙 |
| 5 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 6 | 閥杆 | 不鏽鋼 |
| 7 | “O”形密封圈 | 丁睛橡膠、三元乙丙 |
| 8 | 止推軸承 | 錫青鋼 |
| 9 | 螺栓 | 不鏽鋼 |
| 10 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
| 11 | 防塵罩 | 丁腈橡膠 |
| 12 | 手輪(傳動帽) | 鑄鐵 |
公稱通徑:50~400mm
工作溫度:0~120℃
適用介質:水、油、氣等
法蘭標準:GB/T17241.6GB9113
試驗標準:GB13927API598
暗杆彈性座封閘閥主要連接外型尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全關) | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全開) | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
