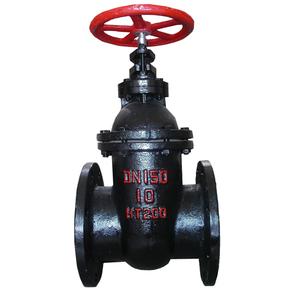

鑄鐵暗杆楔式閘閥產品簡介：

     Z45T鑄鐵暗杆楔式閘閥廣泛適用於石油、化工、製藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。

鑄鐵暗杆楔式閘閥工作原理：

     閘閥的種類按密封麵配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥杆的螺紋位置劃分，可分為明杆閘閥和暗杆閘閥兩種。本類閥門在管道中一般應當水平安裝。

     閘閥關閉時，密封麵可以隻依靠介質壓力來密封，即依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封，這就是自密封。大部分閘閥是采用強製密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封麵的密封性。

     閘閥的閘板隨閥杆一起作直線運動的，叫升降杆閘閥 ( 亦叫明杆閘閥)。通常在升降杆上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。

     開啟閥門時，當閘板提升高度等於閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥杆的頂點作為標誌，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥，閥杆螺母設在閘板上，手輪轉動帶動閥杆轉動，而使閘板提升，這種閥門叫做旋轉杆閘閥或叫暗杆閘閥。

鑄鐵暗杆楔式閘閥產品特點：

1、本閥是暗杆閘閥，閥體質量高，外觀漂亮。

2、材質采用標準HT200是大體重型閥門，使用溫度可達200度，保證質量。

3、產品廣泛應用於各大電廠，化工廠，石油行業，製藥行業等高標準高要求的行業。

鑄鐵暗杆楔式閘閥試壓規範：

型號	公稱壓力（MPa）	試驗壓力（MPa）		工作溫度（℃）	適用介質
		強度（水）	密封（水）
Z45T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z45W-10				≤100	油品、煤氣

鑄鐵暗杆楔式閘閥主要零件材料：

零件名稱	材料
	Z45T-110	Z45W-10
閥體、閥蓋	灰鑄鐵	灰鑄鐵
閥板	灰鑄鐵+黃鋼	灰鑄鐵
閥杆	碳鋼	碳鋼
手輪	灰鑄鐵	灰鑄鐵
閥杆螺母	青鋼	青鋼

鑄鐵暗杆楔式閘閥外形尺寸和連接尺寸：

型號	公稱通徑DN（mm）	尺寸								重量（kg）
		L	D	D1	D2	b-f	Z-Φd	H	Do
Z45T-10 Z45W-10	40	165	145	110	85	18-3	4-18	240	140	16.5
	50	178	160	125	100	20-3	4-18	295	160	20
	65	190	180	145	120	20-3	4-18	320	160	25
	80	203	195	160	135	22-3	4-18	350	200	33
	100	229	215	180	155	22-3	8-18	390	200	44
	125	250	250	210	185	24-3	8-18	440	240	60
	150	270	280	240	210	24-3	8-23	490	240	98.5
	200	292	330	295	265	26-3	8-23	620	320	135
	250	330	390	350	320	28-3	12-23	680	320	185
	300	356	440	400	368	28-3	12-23	880	400
	350	381	500	460	428	30-3	16-23	888	400
	400	406	565	515	482	32-3	16-25		500
	450	432	615	565	532	32-3	20-25		500
	500	457	670	620	585	34-3	20-25		500

​
