產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥
- 電動橡膠對夾蝶閥
- D971X
- D971X電動橡膠對夾蝶閥
- 748
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多電動橡膠對夾蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
電動橡膠對夾蝶閥產品簡介:

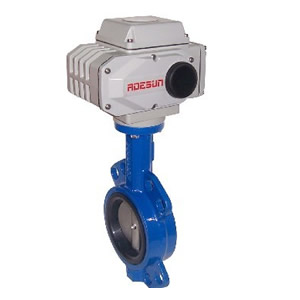

D971X電動橡膠對夾蝶閥是一種(閥板)繞垂直於通道的固定軸旋轉的閥門,其由回轉型角行程電子式電動執行器和橡膠蝶閥組成,屬旋轉高性能型調節或開關閥類,接受工業自動化控製儀表來源的電流信號或電壓信號的輸入,可實現對工藝管路中流體介質的比例調節或二位開關控製,從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控製。廣泛適用於氣體、液體、混濁液體、濃漿液或灰粉、懸浮顆粒類等介質。
電動橡膠對夾蝶閥工作原理:
D971X電動橡膠對夾蝶閥操作力矩小,是所有閥類中操作力矩最小的一種,是自動化控製係統中儀表的執行單元,以AC220V、AC380V或DC24V電源電壓作動力,接受來自(DCS、PLC)係統或調節儀表、操作器等輸入的(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控製運轉。以角行程輸出的扭矩轉動閥軸0~90º,就能完成啟閉動作或調節動作。全電子式電動執行機構,采用機電一體化結構,具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能可靠、連線簡單、控製精確、體積小、重量輕、流阻小、流量係數大,結構簡單、密封性能好。調節範圍大,通過輸入電流信號或電壓信號,將此轉變成與輸入信號相對應的位移,改變閥板的旋轉角度(0-90º任意角度),因此一定的輸入信號對應一定的轉角,實現比例動作,故有較好的調節控製流量等參數。
電動橡膠對夾蝶閥產品特點:
1、功能強勁:智能型、調節型、開關式。
2、體積小巧:體積僅相當於同類產品的35%左右。
3、保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
4、使用方便:采用單相電源,接線簡單;采用獨創的球型凸出結構,使觀察更方便;免加油免點檢、防水防鏽、任意角度安裝。
5、智能數控:內置模塊采用先進計算機單片及智能控製軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控製和精確定位。
電動橡膠對夾蝶閥采用標準
電動橡膠對夾蝶閥主要技術參數
製造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
公稱通經DN(mm)
50~2000
50~1600
公稱藥理PN(MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
電動橡膠對夾蝶閥主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
丁腈耐油橡膠 |
|
填料 |
柔性石墨 |
電動橡膠對夾蝶閥主要外形連接尺寸

|
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa | |||
|
DO |
n-d |
DO |
n-d |
DO |
n-d | ||||||
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
|
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
