- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥
- 電動對夾硬密封蝶閥
- D973H
- D973H電動對夾硬密封蝶閥
- 751
上一個:電動法蘭硬密封蝶閥 下一個:電動橡膠對夾蝶閥
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多電動對夾硬密封蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
電動對夾硬密封蝶閥產品簡介:

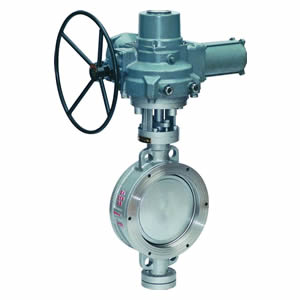

D973H電動對夾硬密封蝶閥是由高精度電動執行器與對夾式蝶閥組成,執行器采用一體化結構,開關型有輸入AC220V電壓, 輸出無源觸點信號(或開關到位燈信號),調節型有輸入(DC4-20mA或DC1-5V)的控製信號及單相電源即可控製運轉,電動對夾蝶閥具有功能強,體積小,輕便宜人,性能可靠,配套簡單,流通能力大,特別適合於介質是粘稠,含顆粒,纖維性質的場合。電動對夾蝶閥可廣泛應用於食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控製係統中。
電動對夾硬密封蝶閥工作原理:
D973H電動對夾硬密封蝶閥采用一體化結構,接入220VAC電源即可控製運轉,也可加入控製模塊,輸入控製信號(4-20mADC或1-5VDC)進行調節控製。具有功能強,體積小,輕便宜人,性能可靠,配套簡單元,流通能力大,對常溫、幹淨介質,可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%),高溫高壓工況可選用三偏心硬密封閥體。它可廣泛應用於食品,環保,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控製係統中。
電動對夾硬密封蝶閥產品特點:
1、可以任何位置安裝,維修方便。
2、閥座密封與靠背一體結構,減少閥座變形量。
3、密封材料耐老化、耐腐蝕,使用壽命長等特點。
4、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
5、兩截式閥杆無銷連接,結構簡單緊湊,維修方便。
6、閥杆軸向定位裝置,增強密封性、減少閥門扭矩。
7、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
電動對夾硬密封蝶閥采用標準
電動對夾硬密封蝶閥主要技術參數
製造標準
JB/T 8527-97
法蘭標準
GB9113-2000
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
|
公稱通經DN(mm) |
50~2000 | |||
|
公稱藥理PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼:-29℃~425℃ 不鏽鋼:-40℃~650℃ | |||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 | |||
|
泄漏率 |
符合GB/T13927-92標準 | |||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 | |||
|
零件名稱 |
材料 |
|
閥體 |
WCB、合金鋼、不鏽鋼、QT450-10 |
|
蝶板 |
WCB、合金鋼、不鏽鋼、QT450-10 |
|
閥軸 |
2Cr13不鏽鋼、合金鋼 |
|
密封圈 |
不鏽鋼圈 |
|
填料 |
柔性石墨 |

|
公稱通經(DN) |
主要尺寸 |
法蘭孔尺寸和螺栓規格 | |||||||
|
1.0MPa |
1.6MPa |
2.5MPa | |||||||
|
L |
H3 |
H1 |
D1 |
4-Ф-M |
D1 |
4-Ф-M |
,
D1 |
4-Ф-M | |
|
50 |
43 |
350 |
112 |
125 |
Ф18 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
370 |
115 |
145 |
Ф18 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
380 |
120 |
160 |
Ф18 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
420 |
138 |
180 |
Ф18 |
180 |
Ф18 |
190 |
Ф23 |
|
125 |
64 |
460 |
164 |
210 |
Ф18 |
210 |
Ф18 |
220 |
Ф27 |
|
150 |
70 |
555 |
175 |
240 |
Ф23 |
240 |
Ф23 |
250 |
Ф27 |
|
200 |
71 |
605 |
208 |
295 |
M20 |
295 |
M20 |
310 |
M24 |
|
250 |
76 |
680 |
243 |
350 |
M20 |
355 |
M24 |
370 |
M27 |
|
300 |
83 |
800 |
283 |
400 |
M20 |
410 |
M24 |
430 |
M27 |
|
350 |
92 |
835 |
310 |
460 |
M20 |
470 |
M24 |
490 |
M30 |
|
400 |
102 |
915 |
340 |
515 |
M24 |
525 |
M27 |
550 |
M33 |
|
450 |
114 |
960 |
380 |
565 |
M24 |
585 |
M27 |
600 |
M33 |
|
500 |
127 |
1020 |
410 |
620 |
M24 |
650 |
M30 |
660 |
M33 |
|
600 |
154 |
1225 |
470 |
725 |
M27 |
770 |
M33 |
770 |
M36 |
|
700 |
165 |
1355 |
550 |
840 |
M27 |
840 |
M33 |
875 |
M39 |
|
800 |
190 |
1470 |
640 |
950 |
M30 |
950 |
M36 |
990 |
M45 |
|
900 |
203 |
1545 |
710 |
1050 |
M30 |
1050 |
M36 |
1090 |
M45 |
|
1000 |
216 |
1795 |
770 |
1160 |
M33 |
1170 |
M39 |
1210 |
M52 |
|
1200 |
254 |
1965 |
890 |
1380 |
M36 |
1390 |
M45 |
1420 |
M52 |
