- 球閥
- 手動襯氟球閥
- Q41F46

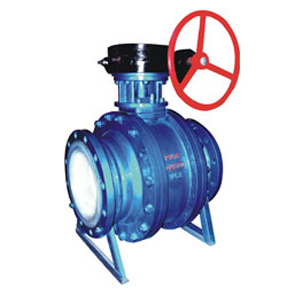

- Q41F46手動襯氟球閥
- 787
我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多手動襯氟球閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!
公稱通徑 主 要 尺 寸 參考值 DN(mm) PNS(inch) L D D1 D2 f b Z-d Do H PN1.0MPa 15 1/2 140 95 65 45 3 15 4-14 140 90 20 3/4 140 105 75 55 3 17 4-14 140 100 25 1 150 115 85 65 3 17 4-14 180 105 32 5/4 165 140 100 75 3 19 4-18 180 120 40 3/2 180 150 110 85 3 19 4-18 225 140 50 2 200 165 125 100 3 21 4-18 225 150 65 5/2 220 185 145 120 3 21 4-18 360 160 80 3 250 200 160 135 3 21 8-18 360 215 100 4 280 220 180 155 3 23 8-18 420 240 125 5 320 250 210 185 4 24 8-18 520 250 150 6 360 285 240 210 4 26 8-23 520 290 200 8 400 340 295 265 4 26 8-23 240 340 250 10 450 395 350 320 4 28 12-23 240 380
Q41F襯氟球閥是用帶圓形通孔的球體作啟閉件,球體隨閥杆繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝,使密封麵致密良好,加之V型PTFE填料組合使閥門達到零泄漏;球體與閥杆鑄為一體,杜絕了由於壓力變化引起閥杆衝出承壓件內的可能性,根本保證使用中的安全性;采用全塑料襯裏工藝,耐介質的強腐蝕。襯氟球閥按驅動方式有手動襯氟球閥、蝸輪轉動襯氟球閥、氣動襯氟球閥、電動襯氟球閥等。采用氟塑料襯裏層的球閥,具有極高的化學穩定性,適用於任何強腐蝕性化學介質;采用全通浮動球閥結構,在整個壓力範圍內進行元泄漏關閉,便便於管路係統在通球掃線和管路維護,襯氟球閥為控製各種強腐蝕性介質的啟閉而進行的專業設計,廣泛使用於石油,化工,染化,農藥,製酸製堿等行業,是目前防腐閥門最理想的選擇. 襯氟球閥門結構為全通徑浮動球式(二段式)和全通徑固定球式(三段式),主要用於截斷或接通管路中的腐蝕性介質,並可用於流體的調節與控製,與其它閥類相比,特點:流體阻力小,襯裏球閥內壁光滑,流道通暢是所有閥類中流體阻力最小的一種。開關迅速、方便,隻需將球體旋轉90°便完成開戶和關閉動作。采用特殊模壓工藝,將襯裏材料襯於閥門殼體內壁,能耐強酸、強堿介質的腐蝕。襯裏球麵與PTFE閥座組合,密封性好,達到了零泄漏。可配置氣動、電動、液動等多種驅動裝置,實現遠距離控製和自動化操作。球體與閥杆融為一體,消除了轉動角差,杜絕了因壓力變化引起閥杆衝出體外的危險,保證了使用的安全性、可靠性。
手動襯氟球閥主要外形連接尺寸
