  • 安全閥
  • 彈簧微啟封閉式高壓安全閥
  • A41Y

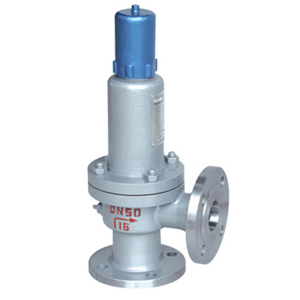

  • A41Y彈簧微啟封閉式高壓安全閥
  • 702

我們一直堅信百年大計,質量第一,我們恪守質量首位,成就精品閥門,我們以一流的品質,創造一流的服務公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多彈簧微啟封閉式高壓安全閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務,奇眾為你創造更多價值!

彈簧微啟封閉式高壓安全閥說明:A41Y-160/320彈簧微啟封閉式高壓安全閥適用於工作溫度≤200℃空氣、氮氣混合氣、水等介質的設備和管路上。A41Y-160P/320P、41Y-160R/320R型適用於工作溫≤200℃有腐蝕性的氣體或液體介質的設備和管路上,作為超壓保護裝置。
彈簧微啟封閉式高壓安全閥主要零部件材料

NO. 零件名稱 A41Y-160 材料
A41Y-320
A41Y-160P 材料
A41Y-320P
A41Y-160P 材料
A41Y-320P
1 法蘭 35/35CrMoA 2Cr13 1Cr18Ni9Ti
2 閥座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 閥體 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 導向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 彈簧 50CrVA 50CrVA 包覆氟塑料 50CrVA 包覆氟塑料
7 閥杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 閥蓋 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti
9 調整螺杆 45 2Cr13 2Cr13
10 閥帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti
閥座、閥瓣密封麵 堆焊 Co 基硬質合金 .
彈簧微啟封閉式高壓安全閥外形尺寸和連接尺寸
型號 公稱通徑
(DN)
do d M D K Z-φd b d1 M1 D 1 K1 Zrφd1 b 1 L L1 ≈ H
A41Y-160
(單法蘭)
15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85
20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85
25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85
A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285
32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 005 6-26 32 130 135 285
40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 045 6-29 40 165 165 350
50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380
A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285
40 20 58 M64×3 165 115 6-26 32 65 M80×3 200 145 6-29 40 115 115 350
50 25 70 M80×3 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380
上海奇眾閥門訂貨須知: 我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的彈簧微啟封閉式高壓安全閥產品,請您根據彈簧微啟封閉式高壓安全閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界領先的閥門製造商。
