產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 通用閥門
- 電動塑料材質蝶閥
- PVCD971X10
- PVCD971X10-電動塑料材質蝶閥
- 93
上一個:自吸泵電控閥 下一個:氣動陶瓷球閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PVCD971X10-電動塑料材質蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!

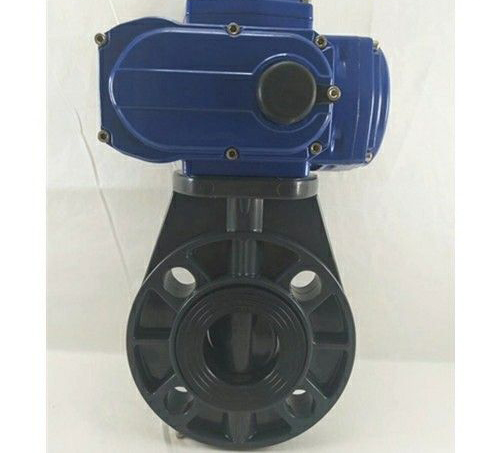

電動PVC塑料材質蝶閥D971X-10產品說明書資料介紹:
電動PVC塑料材質蝶閥D971X-10對夾式連接,閥體PVC材質,閥板可以根據客戶需求配置PP/PTFE/PVDF,閥座EPDM三元乙丙膠,中線結構,公稱壓力PN10-16,公稱通徑DN50-DN400,適用溫度:≤60℃,適用介質:水、腐蝕性介質。廣泛適用於各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送,有嚴重腐蝕性介質的使用場合
型號編製
①、閥門類型:D=蝶閥 Z=閘閥 D=蝶閥 J=截止閥 H=止回閥 Y=減壓閥
②、驅動方式:3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動
③、連接方式:4=法蘭連接 7=對夾 1=內螺紋連接 2=外螺紋連接
④、結構形式:0=單偏心1= 垂直板2=雙偏心結構3=三偏心結構
⑤、密封材質:F=氟橡膠 J=襯膠 X=三元乙丙膠
⑥、壓力等級(PN):10
⑦、閥體材質:S=塑料 C=碳鋼 P=304不鏽鋼 R=316不鏽鋼 未填寫=鑄鐵
用途:
廣泛用於輕紡、城市給水管網、化工、石油、醫藥、食品、船舶、鋼鐵冶煉、造紙、生物科技、化學領域等場所。
特點:
1、衛生指標符合國家衛生標準要求。
2、管壁平潔光沒,輸送液體時具有較小的摩擦阻力和附著力。
3、優異的耐老化和搞紫外線性能,使正常使用壽命比其它管道係統均有很大的延長。
4、具有 佳的強度和韌性。
5、具有優良的耐化學腐蝕性功能。
6、通過電動執行器輸入4-20mA可以控製閥門進行調節使用。
執行標準:
設計製造:GB/T12238
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
性能參數
外形連接尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PVCD971X10-電動塑料材質蝶閥產品,請您根據PVCD971X10-電動塑料材質蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
電動PVC塑料材質蝶閥D971X-10產品說明書資料介紹:
電動PVC塑料材質蝶閥D971X-10對夾式連接,閥體PVC材質,閥板可以根據客戶需求配置PP/PTFE/PVDF,閥座EPDM三元乙丙膠,中線結構,公稱壓力PN10-16,公稱通徑DN50-DN400,適用溫度:≤60℃,適用介質:水、腐蝕性介質。廣泛適用於各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送,有嚴重腐蝕性介質的使用場合
型號編製
| D | 9 | 7 | 1 | X | 10 | S |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
②、驅動方式:3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動
③、連接方式:4=法蘭連接 7=對夾 1=內螺紋連接 2=外螺紋連接
④、結構形式:0=單偏心1= 垂直板2=雙偏心結構3=三偏心結構
⑤、密封材質:F=氟橡膠 J=襯膠 X=三元乙丙膠
⑥、壓力等級(PN):10
⑦、閥體材質:S=塑料 C=碳鋼 P=304不鏽鋼 R=316不鏽鋼 未填寫=鑄鐵
用途:
廣泛用於輕紡、城市給水管網、化工、石油、醫藥、食品、船舶、鋼鐵冶煉、造紙、生物科技、化學領域等場所。
特點:
1、衛生指標符合國家衛生標準要求。
2、管壁平潔光沒,輸送液體時具有較小的摩擦阻力和附著力。
3、優異的耐老化和搞紫外線性能,使正常使用壽命比其它管道係統均有很大的延長。
4、具有 佳的強度和韌性。
5、具有優良的耐化學腐蝕性功能。
6、通過電動執行器輸入4-20mA可以控製閥門進行調節使用。
執行標準:
設計製造:GB/T12238
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
性能參數
| 壓力等級(MPa) | 0.6 | 1 | 1.6 | |
| 閥門強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | |
| 閥門密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | |
| 適用溫度℃ | -85℃+95℃ | |||
| 主要材質 | PVC、UPVC、PTFE | |||
| 連接形式 | 對夾式 | |||
| 啟閉形式 | 精小型電動執行器 | |||
| 適用介質 | 硫酸、醋酸、果酸、王水其他腐蝕性介質等 | |||
| 連接標準 | GB9113 | |||
| 公稱通經 | 50mm | 65mm | 80mm | 100mm | 125mm | 150mm | 200mm | |
| DN | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | |
| D1 | 165 | 185 | 200 | 229 | 256 | 285 | 343 | |
| D2 | S | 120 | 140 | 150 | 175 | 210 | 240 | 290 |
| ANSI | 120.39 | 139.44 | 152.4 | 190.5 | 216 | 241.55 | 298.5 | |
| DIN | 125 | 145 | 160 | 180 | 210 | 240 | 295 | |
| D3 | 56.5 | 70 | 79 | 103 | 130 | 151 | 200 | |
| D4 | 105 | 120 | 123 | 135 | 164 | 169 | 200 | |
| L | 203 | 203 | 203 | 254 | 304 | 304 | 304 | |
| H1 | 246 | 266 | 276 | 318 | 390 | 405 | 466 | |
| H2 | 103 | 113 | 115 | 135 | 150 | 177 | 210 | |
| W1 | 42 | 46 | 46 | 56 | 66 | 71 | 87 | |
| W2 | 35 | 37 | 37 | 47 | 50 | 62 | 68 | |
| S3 | 93 | 97 | 94 | 100 | 110 | 100 | 120 | |
| n-∮e | S | 4-19 | 4-19 | 8-19 | 8-19 | 8-23 | 8-23 | 12-23 |
| ANSI | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-23 | |
| DIN | 4-18 | 4-18 | 8-18 | 8-19 | 8-18 | 8-23 | 8-12 | |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PVCD971X10-電動塑料材質蝶閥產品,請您根據PVCD971X10-電動塑料材質蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
