產品中心
- 所屬係列:

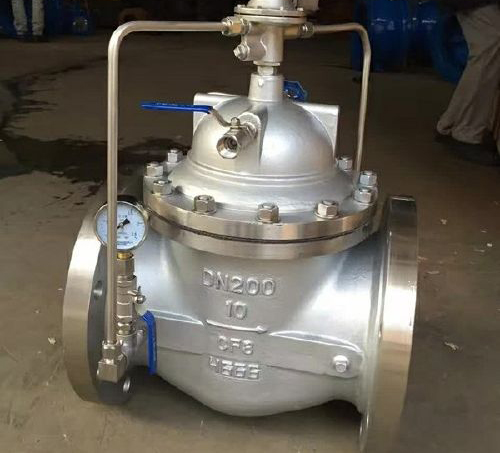

- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 水力控製閥
- 泄壓閥
- HC500X16C
- HC500X16C-泄壓閥
- 44
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HC500X16C-泄壓閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
HC500X16C-泄壓閥說明書資料介紹:
HC500X16C-泄壓閥利用水力自力控製,不需要其它裝置和能源,保養簡便,一閥多用。廣泛用於高層建築、生活區等供水管網係統及城市供水工程。
工作原理:
1、作HC500X16C-泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控製室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處於開啟狀態。當進口壓力 過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢複到安全值時,HC500X16C-泄壓閥自動關閉。作HC500X16C-泄壓閥時,各球閥常開。
2、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,隻要主閥進口水壓低於導閥設定值,導閥即關閉。主要控製室升壓,主閥關閉。當主閥上遊供水壓力 過導閥設定壓力時,持壓導閥才能打開,控製室的水經球閥排至出口,控製室降壓主閥開啟,開始供水,即保持了上遊水壓。作持壓閥用時,球閥C常閉或用絲堵換下。
性能參數
零件材料
外形尺寸
外形圖

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HC500X16C-泄壓閥產品,請您根據HC500X16C-泄壓閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
HC500X16C-泄壓閥說明書資料介紹:
HC500X16C-泄壓閥利用水力自力控製,不需要其它裝置和能源,保養簡便,一閥多用。廣泛用於高層建築、生活區等供水管網係統及城市供水工程。
工作原理:
1、作HC500X16C-泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控製室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處於開啟狀態。當進口壓力 過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢複到安全值時,HC500X16C-泄壓閥自動關閉。作HC500X16C-泄壓閥時,各球閥常開。
2、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,隻要主閥進口水壓低於導閥設定值,導閥即關閉。主要控製室升壓,主閥關閉。當主閥上遊供水壓力 過導閥設定壓力時,持壓導閥才能打開,控製室的水經球閥排至出口,控製室降壓主閥開啟,開始供水,即保持了上遊水壓。作持壓閥用時,球閥C常閉或用絲堵換下。
性能參數
| 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
| 1 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金 |
| 密封圈 O型圈 | ding腈橡膠 |
| 閥杆 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 泄壓/持壓導閥 | 銅合金 |
| 微型過濾器 | 不鏽鋼 |
| 公稱通徑DN(mm) | 尺寸 | ||||
| L | A1 | A | H1 | H | |
| 50 | 203 | 140 | 343 | 516 | 610 |
| 65 | 216 | 140 | 355 | 520 | 625 |
| 80 | 241 | 145 | 360 | 537 | 642 |
| 100 | 292 | 155 | 400 | 596 | 750 |
| 125 | 330 | 165 | 420 | 653 | 808 |
| 150 | 356 | 180 | 435 | 709 | 864 |
| 200 | 450 | 205 | 480 | 805 | 1135 |
| 250 | 500 | 225 | 530 | 855 | 1185 |
| 300 | 560 | 245 | 575 | 953 | 1325 |
| 350 | 620 | 275 | 620 | 990 | 1385 |
| 400 | 700 | 285 | 668 | 1030 | 1445 |
| 450 | 780 | 285 | 668 | 1030 | 1445 |
| 500 | 850 | 410 | 780 | 750 | 1110 |
| 600 | 980 | 456 | 888 | 850 | 1286 |
