- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 調節閥

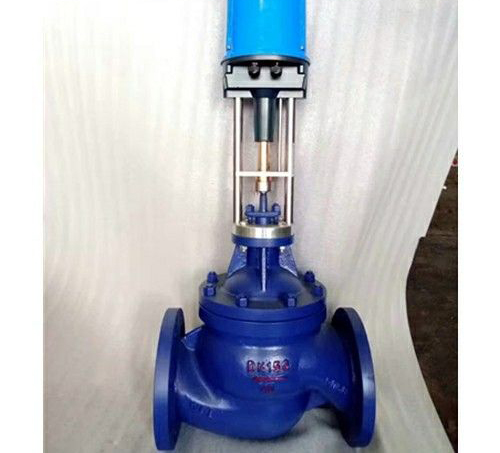

- 高溫電動雙座調節閥
- ZDLM16
- ZDLM16-電動調節閥
- 41
上一個:氣動不鏽鋼襯氟調節閥 下一個:不鏽鋼材質調節閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZDLM16-電動調節閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
ZDLM16-電動調節閥產品說明書資料介紹:
ZDLM16-電動調節閥公稱通徑DN50-DN500,公稱壓力PN1.0-2.5MPa,閥體材質:WCB/CF8,內件材質:410硬化處理,適用溫度:≤300℃,可以用於水、蒸汽、油品等無腐蝕介質控製,直行程電子式電動執行機構控製行程,內含飼服功能、接受統一的4~20mA或1~5V DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控製調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
特點:
1.平衡型閥芯,不平衡力小,允許壓差大,操作平穩。
2.閥芯導向麵大,可改善由渦流和衝擊引起的震蕩。
3.比普通單座、雙座調節閥噪聲低10dB左右。
4.結構簡單,裝拆維修方便。
零部件材料:
性能指標:
外形連接尺寸:
電動控製調節閥訂貨注意事項:
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量係數(Kv)
5.固有流量特性
6.介質名稱
7.工作溫度及範圍
8.整機作用方式
9.壓力設定點及調節範圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZDLM16-電動調節閥產品,請您根據ZDLM16-電動調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
ZDLM16-電動調節閥產品說明書資料介紹:
ZDLM16-電動調節閥公稱通徑DN50-DN500,公稱壓力PN1.0-2.5MPa,閥體材質:WCB/CF8,內件材質:410硬化處理,適用溫度:≤300℃,可以用於水、蒸汽、油品等無腐蝕介質控製,直行程電子式電動執行機構控製行程,內含飼服功能、接受統一的4~20mA或1~5V DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控製調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
特點:
1.平衡型閥芯,不平衡力小,允許壓差大,操作平穩。
2.閥芯導向麵大,可改善由渦流和衝擊引起的震蕩。
3.比普通單座、雙座調節閥噪聲低10dB左右。
4.結構簡單,裝拆維修方便。
零部件材料:
| 閥體 | WCB | CF8 | CF8M | CF3M |
| 密封墊 | PTFE/柔性石墨 | |||
| 套筒 | WCB | CF8 | CF8M | CF3M |
| 閥芯 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 閥杆 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
| 彈簧 | 65Mn | 304 | 316 | 316L |
| 螺母 | 304 | 304 | 316 | 316L |
| 項目 | 指標值 | |||
| 基本誤差% | 配3810L±2.5;帶定位器±1.0 | |||
| 回差% | 配381L±2.0;配PSL±1.0 | |||
| 死區% | 1 | |||
| 始終點偏差% | 電開 | 始點 | ±2.5 | |
| 終點 | ±2.5 | |||
| 電關 | 始點 | ±2.5 | ||
| 終點 | ±2.5 | |||
| 可調範圍 | 50:01:00 | |||
| 額定行程偏差% | 2.5 | |||
| 泄量量L/H | 符合JB/T7387-94 IV級小於閥的額定容量×10-4 | |||
| DN | L | H | H1 | 質量 | φA | |||||||
| PN16 | PN40 | PN64 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 | PN6 | PN40 | ||
| PN16 | PN64 | |||||||||||
| 25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | 285 | |
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
| 50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
| 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
| 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
| 200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
| 250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
| 300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量係數(Kv)
5.固有流量特性
6.介質名稱
7.工作溫度及範圍
8.整機作用方式
9.壓力設定點及調節範圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZDLM16-電動調節閥產品,請您根據ZDLM16-電動調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
