- 調節閥

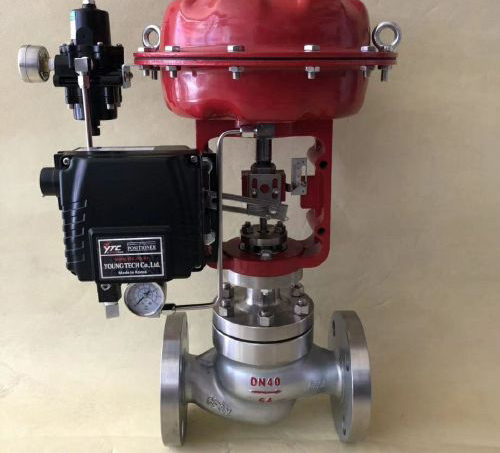

- 氣動薄膜智能型調節閥
- YSIQ1025K
- YSIQ1025K-氣動薄膜智能型調節閥
- 40
上一個：電動套筒三通高溫調節閥 下一個:氣動耐腐蝕調節閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多YSIQ1025K-氣動薄膜智能型調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
YSIQ1025K-氣動薄膜智能型調節閥說明書資料介紹:
YSIQ1025K-氣動薄膜智能型調節閥用於化工、石油、冶金、電站、輕紡、造紙和製藥等工業生產過程的自動化調節和遠程控製精確控製氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。公稱壓力PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm；適用流體溫度有-19~+350℃；
特點:
1．YSIQ1025K-氣動薄膜智能型調節閥是自動化控製係統中儀表的執行單元，電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控製係統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控製（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控製。
2．YSIQ1025K-氣動薄膜智能型調節閥按作用模式可分；正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》。反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移）
3．氣動單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用於允許泄漏小且閥前閥後壓差不大的工作場合。
4．直通低流阻單座為無底蓋頂導向結構，它隻有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向麵積大，具有抗振性能強等特點，適用於對介質泄漏量及調節精度有嚴格要求的場合，但由於閥結構上的原因，閥杆上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥隻適合於工作壓差較小的場合。
5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性、特性。
6．根據使用工況要求，閥芯可設計製作成；軟質密封結構（適用於-20~+120℃溫度範圍內要求嚴密閉性的酸堿類、氣體類等介質）。
技術參數選型表
訂貨須知:
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量係數(Kv)
5.固有流量特性
6.介質名稱；
7.工作溫度及範圍
8.整機作用方式
9.壓力設定點及調節範圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的YSIQ1025K-氣動薄膜智能型調節閥產品，請您根據YSIQ1025K-氣動薄膜智能型調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
YSIQ1025K-氣動薄膜智能型調節閥說明書資料介紹:
YSIQ1025K-氣動薄膜智能型調節閥用於化工、石油、冶金、電站、輕紡、造紙和製藥等工業生產過程的自動化調節和遠程控製精確控製氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。公稱壓力PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm；適用流體溫度有-19~+350℃；
特點:
1．YSIQ1025K-氣動薄膜智能型調節閥是自動化控製係統中儀表的執行單元，電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控製係統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控製（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控製。
2．YSIQ1025K-氣動薄膜智能型調節閥按作用模式可分；正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》。反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移）
3．氣動單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用於允許泄漏小且閥前閥後壓差不大的工作場合。
4．直通低流阻單座為無底蓋頂導向結構，它隻有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向麵積大，具有抗振性能強等特點，適用於對介質泄漏量及調節精度有嚴格要求的場合，但由於閥結構上的原因，閥杆上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥隻適合於工作壓差較小的場合。
5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性、特性。
6．根據使用工況要求，閥芯可設計製作成；軟質密封結構（適用於-20~+120℃溫度範圍內要求嚴密閉性的酸堿類、氣體類等介質）。
技術參數選型表
| 閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 額定流量係數Cv | 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1400 | |
| 直線 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1500 | ||
| 公稱通徑 | 行程 | 可選流量係數Cv（★標準型 ●推薦 ○定製） | ||||||||||||
| DN25 | 16 mm | ★ | ||||||||||||
| DN32 | 25 mm | ○ | ★ | |||||||||||
| DN40 | ○ | ● | ★ | |||||||||||
| DN50 | ○ | ● | ● | ★ | ||||||||||
| DN65 | 40mm | ○ | ○ | ○ | ★ | |||||||||
| DN80 | ○ | ○ | ○ | ● | ★ | |||||||||
| DN100 | ○ | ○ | ○ | ● | ● | ★ | ||||||||
| DN125 | 60mm | ○ | ○ | ○ | ★ | |||||||||
| DN150 | ○ | ○ | ● | ★ | ||||||||||
| DN200 | ○ | ○ | ● | ● | ★ | |||||||||
| DN250 | 100mm | ○ | ● | ● | ★ | |||||||||
| DN300 | ○ | ● | ● | ★ | ||||||||||
| 氣動執行機構 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||||
| 膜片有效麵積Ae (cm2) | 350 | 560 | 900 | 1600 | ||||||||||
| 作用方式 | 彈簧範圍 | 金屬密封允許壓差（MPa） | ||||||||||||
| 氣開 | 20-100KPa | 3 | 2.25 | 2.25 | 1.95 | 2.36 | 2.04 | 1.67 | 1.41 | 1.41 | 1.14 | 0.65 | 0.55 | |
| 40-200 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 1.55 | 1.4 | ||
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 4.08 | 4.08 | ||
| 氣關 | 20-100KPa | 1.5 | 1.13 | 1.13 | 0.98 | 1.18 | 1.02 | 0.84 | 0.71 | 0.71 | 0.57 | 0.65 | 0.55 | |
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量係數(Kv)
5.固有流量特性
6.介質名稱；
7.工作溫度及範圍
8.整機作用方式
9.壓力設定點及調節範圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的YSIQ1025K-氣動薄膜智能型調節閥產品，請您根據YSIQ1025K-氣動薄膜智能型調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
