產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 調節閥
- 氣動活塞切斷閥
- ZSQP64K

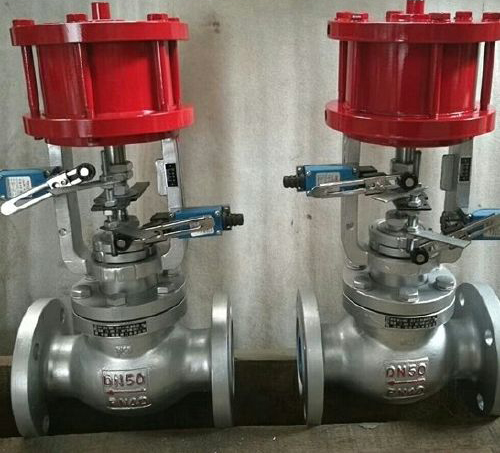

- ZSQP64K-氣動活塞切斷閥
- 40
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZSQP64K-氣動活塞切斷閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
ZSQP64K-氣動活塞切斷閥說明書資料介紹:
ZSQP64K-氣動活塞切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控製。廣泛應用於石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控製和遠程控製係統中。廣泛應用於氣體、液體及蒸汽介質切斷/流向的自動控製。
作用形式代號:
氣關式（B）－失氣時閥位開(FO)
氣開式（K）－失氣時閥位關（FC）
特點:
1.多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2.閥體按流體力學原理設計成等截麵低流阻流道，額定流量係數增大30％。
3.閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料製作，關閉時密封性能優良。
4.平衡型閥內件，提高了切斷閥的許用壓差。
技術參數
用戶訂貨須知
訂貨時請用戶提供以下資料
1.調節閥名稱、型號；
2.公稱壓力(MPa) ；
3.公稱通徑 ；
4.額定流量係數(Kv)；
5.固有流量特性；
6.介質名稱；
7.工作溫度及範圍 ；
8.整機作用方式；
9.壓力設定點及調節範圍 ；10.閥體、閥內件及填料材質；
11.所配附件；
12.其它特殊要求 ；
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZSQP64K-氣動活塞切斷閥產品，請您根據ZSQP64K-氣動活塞切斷閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
ZSQP64K-氣動活塞切斷閥說明書資料介紹:
ZSQP64K-氣動活塞切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控製。廣泛應用於石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控製和遠程控製係統中。廣泛應用於氣體、液體及蒸汽介質切斷/流向的自動控製。
作用形式代號:
氣關式（B）－失氣時閥位開(FO)
氣開式（K）－失氣時閥位關（FC）
特點:
1.多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2.閥體按流體力學原理設計成等截麵低流阻流道，額定流量係數增大30％。
3.閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料製作，關閉時密封性能優良。
4.平衡型閥內件，提高了切斷閥的許用壓差。
技術參數
| 公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量係數kv | 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||
| 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 三通 | |||||||||||||
| 額定行程 | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
| 允許泄漏量 | 硬密封（L/H） | 套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量 | |||||||||||
| 軟密封（ml/min） | 無 | ||||||||||||
| 介質溫度℃ | -200～+200、-40～+450 | ||||||||||||
| 膜片有效麵積（cm2）（薄膜式切斷閥） | 100 | 200 | 400 | 600 | 1000 | ||||||||
| 公稱壓力PN（MPa） | 1.6 4.0 6.4 | ||||||||||||
| 允許壓差（MPa） | 單座 | 6.4 | 6.4 | 3.8 | 2.5 | 2.9 | 1.8 | 2 | 1.3 | 0.83 | 0.8 | 0.55 | 0.52 |
| 套筒 | 6.4 | ||||||||||||
| 信號壓力KPa | 200（薄膜片） | ||||||||||||
| 閥體 | Ht200 ZG230-450ZG1Cr18Ni9Ti | ||||||||||||
| 閥塞套筒 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 閥芯、閥座 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 填 料 | 聚四乙烯 柔性石墨 | ||||||||||||
訂貨時請用戶提供以下資料
1.調節閥名稱、型號；
2.公稱壓力(MPa) ；
3.公稱通徑 ；
4.額定流量係數(Kv)；
5.固有流量特性；
6.介質名稱；
7.工作溫度及範圍 ；
8.整機作用方式；
9.壓力設定點及調節範圍 ；10.閥體、閥內件及填料材質；
11.所配附件；
12.其它特殊要求 ；
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZSQP64K-氣動活塞切斷閥產品，請您根據ZSQP64K-氣動活塞切斷閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
