產品中心
- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 調節閥
- 氣動防爆切斷閥
- QDF16
- QDF16-氣動防爆切斷閥
- 40
上一個:高加危急疏水調整閥 下一個:電動減溫水調節閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多QDF16-氣動防爆切斷閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
QDF16-氣動防爆切斷閥產品說明書資料介紹
QDF16-氣動防爆切斷閥有頂部導向型,套筒導向型及三通切斷型三類;該係列閥門可配用多彈簧式、活塞式等執行機構,接受來自調節儀表的信號以達到切斷、開啟或是改變介質流向的作用,從而對管道壓力、流量、溫度或液位的工藝參數的自動控製,具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

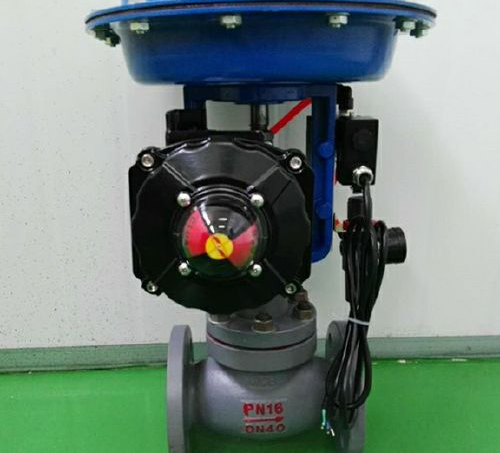

名稱: QDF16-氣動防爆切斷閥
公稱通徑: DN10~DN200mm ;
公稱壓力: PN1.6~PN2.5Mpa;
適用溫度: -20℃~150℃;
閥體材質: 鑄鋼、不鏽鋼;
適用介質: 水、油品、氣體類;
車間圖
作用形式代號
氣關式(B)-失氣時閥位開(FO)
氣開式(K)-失氣時閥位關(FC)
零部件材料
1.閥體:ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti;
2.閥芯:1Cr18Ni9Ti 0Cr18Ni12M02Ti;
3.閥座:1Cr18Ni9Ti 0Cr18Ni12M02Ti;
4.閥杆:1Cr18Ni9Ti 0Cr18Ni12M02Ti;
5.膜蓋:A3 A3鋼塗四氟乙烯 不鏽鋼;
6.填料:聚四氟乙烯 柔性石墨;
7.橡膠膜片:丁睛、乙丙、氟、耐油橡膠 ;

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的QDF16-氣動防爆切斷閥產品,請您根據QDF16-氣動防爆切斷閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
QDF16-氣動防爆切斷閥產品說明書資料介紹
QDF16-氣動防爆切斷閥有頂部導向型,套筒導向型及三通切斷型三類;該係列閥門可配用多彈簧式、活塞式等執行機構,接受來自調節儀表的信號以達到切斷、開啟或是改變介質流向的作用,從而對管道壓力、流量、溫度或液位的工藝參數的自動控製,具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
名稱: QDF16-氣動防爆切斷閥
公稱通徑: DN10~DN200mm ;
公稱壓力: PN1.6~PN2.5Mpa;
適用溫度: -20℃~150℃;
閥體材質: 鑄鋼、不鏽鋼;
適用介質: 水、油品、氣體類;
車間圖
作用形式代號
氣關式(B)-失氣時閥位開(FO)
氣開式(K)-失氣時閥位關(FC)
零部件材料
1.閥體:ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti;
2.閥芯:1Cr18Ni9Ti 0Cr18Ni12M02Ti;
3.閥座:1Cr18Ni9Ti 0Cr18Ni12M02Ti;
4.閥杆:1Cr18Ni9Ti 0Cr18Ni12M02Ti;
5.膜蓋:A3 A3鋼塗四氟乙烯 不鏽鋼;
6.填料:聚四氟乙烯 柔性石墨;
7.橡膠膜片:丁睛、乙丙、氟、耐油橡膠 ;
