HTSDHZ025DN32-低溫氣動單座調節閥產品說明書資料介紹

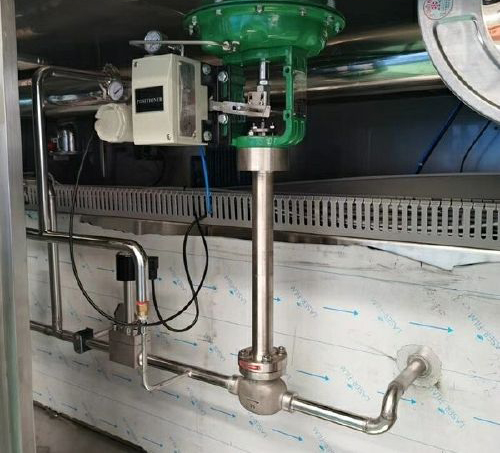

HTSDHZ025DN32-低溫氣動單座調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控製調節閥開度，達到對管道內流體的連續調節。適合於低於0～低溫零下-250℃狀態下工作，由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接杆件帶動閥芯，閥芯位置的變化使閥的流通截麵積變化，實現對介質壓力、流量、溫度、液位等工藝參數的控製 。
長頸接管的作用是使閥杆密封出接近常溫下工作，並減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
結構特點
結構簡單，動作可靠，維修方便，防火防爆，閥體流路簡單，阻力較小，流通能力大，重量輕。廣泛應用在大型空分設備製氧機上。
性能參數
公稱通徑：DN15、20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6、4.0、6.4、10.0MPa
閥體類型：直通式、角式
閥蓋形式：低溫型
連接方式：法蘭 FM、RF、RTJ
焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、線性
泄漏等級：硬密封（ASME B16.104 IV）
軟密封（ASME B16.104 Ⅵ）
使用溫度：低溫D0型 -60~100℃
低溫D1型 -100~200℃
低溫D2型 -200~250℃
執行機構：氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構
技術參數
主要零件材料
外形連接尺寸
安裝使用注意事項
1、應垂直安裝於水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝於保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地麵或樓板的地方，以便在於維護檢修，對裝有定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控係統發生故障或維修時切換到手動操作，不致於停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用於限製的開度。當停止使用時，手輪機構必須恢複到原來空檔位置，以利自控係統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
6、在安裝前應對管路清洗汙物、焊渣。安裝後，使全開，對管路，等進行清洗及試驗各連接處的密封性。閥門調節閥調節閥閥門調節閥閥門。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HTSDHZ025DN32-低溫氣動單座調節閥產品，請您根據HTSDHZ025DN32-低溫氣動單座調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
HTSDHZ025DN32-低溫氣動單座調節閥產品說明書資料介紹
HTSDHZ025DN32-低溫氣動單座調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控製調節閥開度，達到對管道內流體的連續調節。適合於低於0～低溫零下-250℃狀態下工作，由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接杆件帶動閥芯，閥芯位置的變化使閥的流通截麵積變化，實現對介質壓力、流量、溫度、液位等工藝參數的控製 。
長頸接管的作用是使閥杆密封出接近常溫下工作，並減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
結構特點
結構簡單，動作可靠，維修方便，防火防爆，閥體流路簡單，阻力較小，流通能力大，重量輕。廣泛應用在大型空分設備製氧機上。
性能參數
公稱通徑：DN15、20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6、4.0、6.4、10.0MPa
閥體類型：直通式、角式
閥蓋形式：低溫型
連接方式：法蘭 FM、RF、RTJ
焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、線性
泄漏等級：硬密封（ASME B16.104 IV）
軟密封（ASME B16.104 Ⅵ）
使用溫度：低溫D0型 -60~100℃
低溫D1型 -100~200℃
低溫D2型 -200~250℃
執行機構：氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構
技術參數
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量係數（KV） | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差（MPa） | 單座 | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公稱壓力（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 低溫型-10～-196℃、低溫型-196～-250℃ | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座式、套筒式 | |||||||||||||
| 流量特性 | 等百分比、直線型 | |||||||||||||
| 配置執行器類別 | 3810係列、PSL係列等電動執行器（客戶品牌亦可） | |||||||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP65、隔爆標誌：ExdⅡBT4（ExdⅡBT6特殊定製）、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
| 1 | 閥體 | WCB | CF8 | CF8M | PTFE石墨墊片 |
| 2 | 墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | |
| 3 | 閥座/套筒 | 304 | 304 | 316 | 316L |
| 4 | 閥芯 | 304 | 304 | 316 | 316L |
| 5 | 導向套/並帽 | 304 | 304 | 316 | 316L |
| 6 | 中墊 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 |
| 7 | 閥蓋 | WCB | 304 | 316 | 316L |
| 8 | 閥杆 | 304 | 304 | 316 | 316L |
| 9 | 隔熱板 | 碳鋼 | 304 | 316 | 316L |
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 11 | 螺栓 | 25 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 12 | 填料壓蓋 | WCB | 304 | 316 | 316L |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 根據實際現場zui低溫度來設計加長杆尺寸 | |||||||||||||
| H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
1、應垂直安裝於水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝於保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地麵或樓板的地方，以便在於維護檢修，對裝有定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控係統發生故障或維修時切換到手動操作，不致於停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用於限製的開度。當停止使用時，手輪機構必須恢複到原來空檔位置，以利自控係統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
6、在安裝前應對管路清洗汙物、焊渣。安裝後，使全開，對管路，等進行清洗及試驗各連接處的密封性。閥門調節閥調節閥閥門調節閥閥門。
