- 蝶閥
- 電動蝶閥
- D941XP16Q
- D941XP16Q-電動蝶閥
- 77
上一個：防爆電動蝶閥 下一個:保溫夾套蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D941XP16Q-電動蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
D941XP16Q-電動蝶閥產品說明書資料介紹

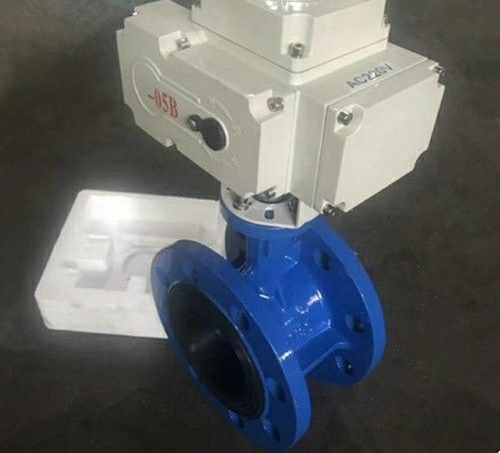

D941XP16Q-電動蝶閥公稱通徑DN40-DN500，公稱壓力PN1.0-1.6MPa，閥體材質球墨鑄鐵襯EPDM三元乙丙膠，304不鏽鋼無銷閥板，可以用於水 氣體及弱酸性腐蝕介質，法蘭連接，溫度範圍：-19℃~80℃，啟閉件是一個圓盤形的蝶板，在閥體內繞自身的軸線旋轉，從而達到啟閉或調節作用。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
精小型電動執行器,質量可靠,重量輕,價格為同行業電動執行器的1/3
用途
適用於食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質
結構特點
閥杆軸心、蝶板中心、本體中心在同一位置上。結構簡單、製造方便。常見的襯膠蝶閥即屬於此類。缺點是由於蝶板與閥座始終處於擠壓、刮擦狀態、阻距大、磨損快。為克服擠壓、刮擦、保證密封性能、閥座基本上采用橡膠或聚四氟乙烯等彈性材料、但也因密封材料在使用上受到溫度的限製、這就是為什麽傳統上人們認為蝶閥不耐高溫的原因。
特點
1、設計新穎、合理，結構*，重量輕，啟閉迅速。
2、操作力矩小，操作方便，省力炅巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠到雙向密封零泄漏。
5、密封材料耐老化，耐腐蝕，使用壽命長等特點。
6、結構簡單，通用互換性好，價格低廉。
7、閥杆密封不易變形從而避免了通常的閥杆泄漏現象。整體支撐性好，穩定、牢固。
8、閥座橡膠用量少，膨脹的潛在影響小，容易將扭矩值控製在適當的範圍內采用兩截式閥杆無銷連接，結構簡單緊湊，維修拆卸方便。
9、蝶板具有自動對功能，實現了蝶板與閥座小過盈合量配合。酚醛靠背座具有不脫落、抗拉、防泄漏、更換方便等特點。
執行標準
設計和製造標準:GB/T12238—1989/JB/T8527—1997/API609
法蘭標準:GB9113—2000/ASME/ANSI B16.5
結構長度:GB/T12221—1989/ASME/ANSI B16. 10
檢驗和試驗標準:GB/T13927—1992/JB/T9092—19999/API 598
零件材料
閥體：QT450
蝶板：304、316L
閥杆：不鏽鋼、 2Cr13
閥座：天然橡膠（NR）-20～+85℃、乙丙橡膠（EPDM）-40～+125℃、橡膠（NBR）-20～+82℃、聚四氟乙烯塑料（PTFE）+10～+150℃
安裝前準備工作：
1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、並於安裝前將內部之砂塵、異物及雜屑清理幹淨，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝後對閥產生不當之應力。
4、配管之兩法蘭麵間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻 礙。
安裝步驟：
1、安裝前將閥盤先打開10度。（拆卸前亦同）
2、在適當位置設定輔助螺絲，以調整兩法蘭麵距離。
3、將蝶閥以不接觸兩法蘭麵插入同時穿入其餘螺栓。
4、於確定蝶閥中心與法蘭中心同心且閥盤開關位置不受法蘭內徑或相鄰機件阻礙後以對角漸進方式反複鎖緊各螺栓，直到法蘭麵接觸到閥體端麵。
5、裝置完成後應再度確認全開及全關度。
操作步驟：
1、開始操作前，用空氣噴洗清除配管上的外物，配管內麵用清水清洗幹淨。
2、打開閥查看角度指示盤，避免扭轉過開啟寬度、關閉位置也不可過。
3、開關之操作完全以指示器為準，如再加以其它手工具施力時，則角度指示盤及開關器將會損壞。
4、要做配管耐壓試驗時，應將閥打開。
5、配管後凡而長期處於全關狀態，每月應做1~2次的開關動作以免產生固著狀況
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D941XP16Q-電動蝶閥產品，請您根據D941XP16Q-電動蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
