產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 蝶閥
- 電動硬密封蝶閥
- D973H16C
- D973H16C-電動硬密封蝶閥
- 77
上一個：防水電動蝶閥灑水車閥 下一個:進水電動蝶閥
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D973H16C-電動硬密封蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
D973H16C-電動硬密封蝶閥產品說明書資料介紹

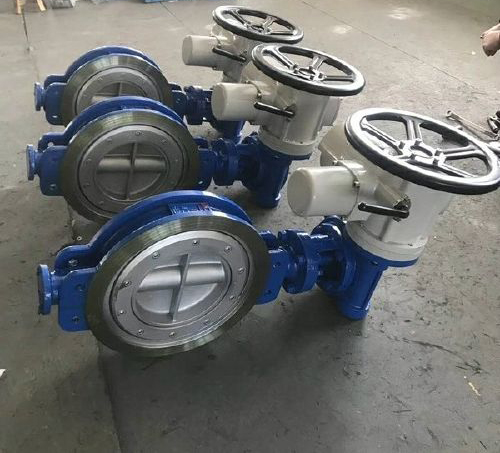

D973H16C-電動硬密封蝶閥由閥門電動裝置+三偏心硬密封蝶閥兩大部分組合而成，對夾式連接，碳鋼閥體材質 適用於水 蒸汽 油品管道作為切斷/接通閥門使用。采用的是三維偏心原理設計，使密封麵的空間運動軌跡達到理想化，密封麵相互之間無磨擦、無幹涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：開啟力矩小，靈活方便，省力節能。三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。耐高壓、耐腐蝕、耐磨損、使用壽命長等。 適用於食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等給排水、氣體管道上
特點
1、設計新穎、合理，結構*，重量輕，啟閉迅速。
2、操作力矩小，操作方便，省力炅巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠，達到雙向密封零泄漏。
5、密封材料耐老化，耐腐蝕，使用壽命長等特點。
6、結構簡單，通用互換性好，價格低廉。
7、閥杆密封不易變形從而避免了通常的閥杆泄漏現象。整體支撐性好，穩定、牢固。
8、閥座橡膠用量少，膨脹的潛在影響小，容易將扭矩值控製在適當的範圍內采用兩截式閥杆無銷連接，結構簡單緊湊，維修拆卸方便。
9、蝶板具有自動對功能，實現了蝶板與閥座小過盈合量配合。酚醛靠背座具有不脫落、抗拉、防泄漏、更換方便等特點。
執行標準
設計標準 :GB/T12238989；JB/T8527997
法蘭連接尺寸:GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221989
壓力試驗:GB/T13927992；JB/T9092999
性能參數
零件材料
安裝注意事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或鬆動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下 閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D973H16C-電動硬密封蝶閥產品，請您根據D973H16C-電動硬密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D973H16C-電動硬密封蝶閥產品說明書資料介紹
D973H16C-電動硬密封蝶閥由閥門電動裝置+三偏心硬密封蝶閥兩大部分組合而成，對夾式連接，碳鋼閥體材質 適用於水 蒸汽 油品管道作為切斷/接通閥門使用。采用的是三維偏心原理設計，使密封麵的空間運動軌跡達到理想化，密封麵相互之間無磨擦、無幹涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：開啟力矩小，靈活方便，省力節能。三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。耐高壓、耐腐蝕、耐磨損、使用壽命長等。 適用於食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等給排水、氣體管道上
特點
1、設計新穎、合理，結構*，重量輕，啟閉迅速。
2、操作力矩小，操作方便，省力炅巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠，達到雙向密封零泄漏。
5、密封材料耐老化，耐腐蝕，使用壽命長等特點。
6、結構簡單，通用互換性好，價格低廉。
7、閥杆密封不易變形從而避免了通常的閥杆泄漏現象。整體支撐性好，穩定、牢固。
8、閥座橡膠用量少，膨脹的潛在影響小，容易將扭矩值控製在適當的範圍內采用兩截式閥杆無銷連接，結構簡單緊湊，維修拆卸方便。
9、蝶板具有自動對功能，實現了蝶板與閥座小過盈合量配合。酚醛靠背座具有不脫落、抗拉、防泄漏、更換方便等特點。
執行標準
設計標準 :GB/T12238989；JB/T8527997
法蘭連接尺寸:GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221989
壓力試驗:GB/T13927992；JB/T9092999
性能參數
| 公稱通徑 | DN（mm） | 50～2000 | 50～500 | |||
| 公稱壓力 | PN（MPa） | 0.6 | 1 | 1.6 | 2.5 | 4 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 滲漏率 | ＜0.1×DNmm3/s（符合GB/T13927-92標準） | |||||
| 適用溫度 | 碳鋼:-29℃～425℃ 不鏽鋼-40℃～600℃ | |||||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 | |||||
| 驅動形式 | 蝸杆蝸輪傳動、氣傳動、電傳動 | |||||
| 零件名稱 | 材料 |
| 閥體 | 鑄鋼、不鏽鋼 |
| 蝶板 | 鑄鋼、不鏽鋼 |
| 密封圈 | 不鏽鋼與耐高溫石棉板組合成多層次 |
| 閥杆 | 2Cr13、1Cr13不鏽鋼、 |
| 軸承 | 奧氏體不鏽鋼、304氮化 |
| 填料 | 柔性石墨 |
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或鬆動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下 閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D973H16C-電動硬密封蝶閥產品，請您根據D973H16C-電動硬密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
