- 所屬係列:
- 產品名稱:
- 產品型號:
- 關鍵字標簽:
- 瀏覽次數:
- 蝶閥
- 電動鋁合金材質蝶閥
- D971X16L

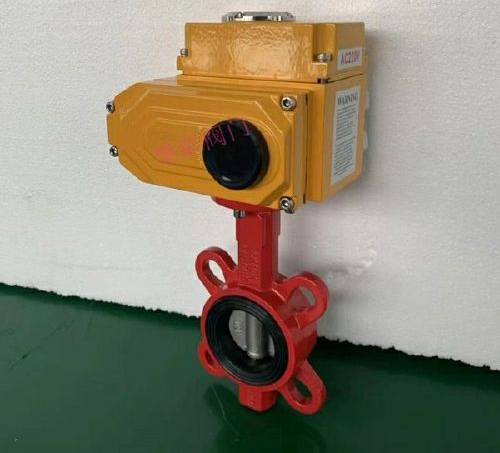

- D971X16L-電動鋁合金材質蝶閥
- 77
上一個:電動蝶閥φ 下一個:渦輪蝸杆三偏心蝶閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D971X16L-電動鋁合金材質蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
D971X16L-電動鋁合金材質蝶閥產品說明書資料介紹
D971X16L-電動鋁合金材質蝶閥公稱通徑DN40-DN200,公稱壓力PN1.0-1.6MPa,對夾式連接,襯EPDM三元乙丙膠溫度範圍:≤80℃,無銷式304不鏽鋼閥板,可用於弱酸性腐蝕介質。 廣泛用於食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
鋁合金閥體,扭矩小,使用安裝方便,防鏽蝕。適用於空調、工業水處理設備,有防結露功能。鋁合金壓鑄閥體,防鏽蝕。在防止結露方麵發揮功能。多層次漸近接觸式閥座,以及綜合其它的F500係列蝶閥正在替代其它閥門,具有施工簡單、使用長的特點。
特點
1、啟閉方便迅速、省力、流體阻力小,可以經常操作。
2、結構簡單,體積小,重量輕。
3、可以運送泥漿,在管道口積存液體少。
4、低壓下,可以實現良好的密封。
5、調節性能好。
工作原理
采用了高性能頂盤材料,能有效地防止閥體部分的溫差,隔離了管道內介質的傳遞,達到了執行器和連接法蘭表麵無結露。高性能的材料有很多出色的優點:如低吸水性、抗腐蝕性、絕熱隔冷性能等,是普通材質蝶閥的4倍。
零部件材料
閥體:鋁合金
蝶板:304不鏽鋼
閥座:三元乙丙橡膠(EPDM)
閥杆:416
外形及結構尺寸

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D971X16L-電動鋁合金材質蝶閥產品,請您根據D971X16L-電動鋁合金材質蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D971X16L-電動鋁合金材質蝶閥產品說明書資料介紹
D971X16L-電動鋁合金材質蝶閥公稱通徑DN40-DN200,公稱壓力PN1.0-1.6MPa,對夾式連接,襯EPDM三元乙丙膠溫度範圍:≤80℃,無銷式304不鏽鋼閥板,可用於弱酸性腐蝕介質。 廣泛用於食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
鋁合金閥體,扭矩小,使用安裝方便,防鏽蝕。適用於空調、工業水處理設備,有防結露功能。鋁合金壓鑄閥體,防鏽蝕。在防止結露方麵發揮功能。多層次漸近接觸式閥座,以及綜合其它的F500係列蝶閥正在替代其它閥門,具有施工簡單、使用長的特點。
特點
1、啟閉方便迅速、省力、流體阻力小,可以經常操作。
2、結構簡單,體積小,重量輕。
3、可以運送泥漿,在管道口積存液體少。
4、低壓下,可以實現良好的密封。
5、調節性能好。
工作原理
采用了高性能頂盤材料,能有效地防止閥體部分的溫差,隔離了管道內介質的傳遞,達到了執行器和連接法蘭表麵無結露。高性能的材料有很多出色的優點:如低吸水性、抗腐蝕性、絕熱隔冷性能等,是普通材質蝶閥的4倍。
零部件材料
閥體:鋁合金
蝶板:304不鏽鋼
閥座:三元乙丙橡膠(EPDM)
閥杆:416
外形及結構尺寸
| 公稱通徑(DN) | L | D | D1 | Z-Ф | H | H1 | A | B |
| 40 | 33 | 150 | 110 | 4-18 | 220 | 150 | 270 | 118 |
| 50 | 43 | 165 | 125 | 4-18 | 270 | 190 | 270 | 118 |
| 65 | 46 | 185 | 145 | 4-18 | 295 | 205 | 270 | 118 |
| 80 | 46 | 200 | 160 | 8-18 | 305 | 210 | 270 | 118 |
| 100 | 52 | 220 | 180 | 8-18 | 340 | 215 | 270 | 118 |
| 125 | 56 | 250 | 210 | 8-18 | 370 | 245 | 310 | 118 |
| 150 | 56 | 285 | 240 | 8-22 | 395 | 255 | 310 | 118 |
| 200 | 60 | 340 | 295 | 8-22 | 475 | 300 | 370 | 165 |
