- 蝶閥

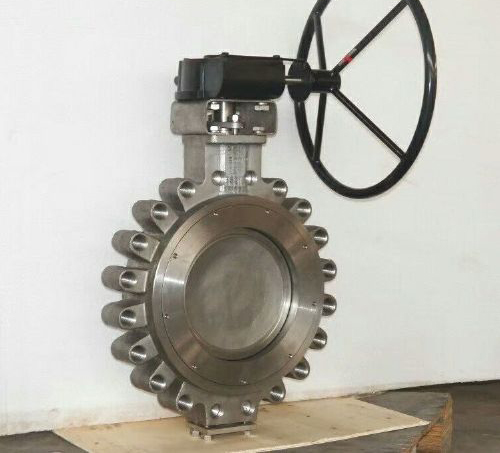

- 美標雙偏心高性能硬密封蝶閥
- D372Y300LB
- D372Y300LB-美標雙偏心高性能硬密封蝶閥
- 41
上一個:氣動充氣膨脹式蝶閥 下一個:鎳鋁青銅雙偏心蝶閥
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D372Y300LB-美標雙偏心高性能硬密封蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
D372Y300LB-美標雙偏心高性能硬密封蝶閥說明書資料介紹
D372Y300LB-美標雙偏心高性能硬密封蝶閥閥體WCB內件316,閥杆17-4,連接方式對夾凸耳,齒輪箱開關,壓力CLass300LB,規格2"-28"(美標),雙向密封閥座,廣泛應用於冶金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、汙水、油類液體或空氣、煤氣、天然氣、水蒸汽等介質進行切斷或壓力、流量控製。
優點
高性能蝶閥與常規蝶閥區別在於:常規蝶閥開啟力矩大,整過開啟與關閉過程中閥板與密封圈(如橡膠)存在"撕扯"現象,導致常規蝶閥操作力矩偏大,使用壽命偏短,密封可靠性不高。而710E高性能蝶閥是適用於自動化行業高速發展的需要而開發出來的高壽命、高可靠性、能適用於高溫(硬密封)、高壓、高使用頻率、即能調節又能切斷是近年來覆蓋率越來越廣的一種閥門。
特點
1、不必使用附加的密封圈或金屬部件即能保持可靠密封
2、可保持雙向的無泄漏密封
3、密封設計時自動補償了使用溫度和壓力的變化
4、減少維修、延長了使用壽命。
5、在開啟或處於任何位置時閥座與蝶板無任何接觸
6、消除了開啟頻繁時閥座上、下兩麵三刀端的磨損
7、減少了操作扭矩、降低了對操作機構的要求。
唇齒形密封
PFTE唇齒形蝶板密封座(A)撓曲與成球形扇麵的蝶板(B)外邊緣密合,保證了可靠密封,閥體(C)與嵌件(D)將密封座緊固在位,並保護它與介質分開,防止了腐蝕。
外形尺寸
結構尺寸圖

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D372Y300LB-美標雙偏心高性能硬密封蝶閥產品,請您根據D372Y300LB-美標雙偏心高性能硬密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
D372Y300LB-美標雙偏心高性能硬密封蝶閥說明書資料介紹
D372Y300LB-美標雙偏心高性能硬密封蝶閥閥體WCB內件316,閥杆17-4,連接方式對夾凸耳,齒輪箱開關,壓力CLass300LB,規格2"-28"(美標),雙向密封閥座,廣泛應用於冶金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、汙水、油類液體或空氣、煤氣、天然氣、水蒸汽等介質進行切斷或壓力、流量控製。
優點
高性能蝶閥與常規蝶閥區別在於:常規蝶閥開啟力矩大,整過開啟與關閉過程中閥板與密封圈(如橡膠)存在"撕扯"現象,導致常規蝶閥操作力矩偏大,使用壽命偏短,密封可靠性不高。而710E高性能蝶閥是適用於自動化行業高速發展的需要而開發出來的高壽命、高可靠性、能適用於高溫(硬密封)、高壓、高使用頻率、即能調節又能切斷是近年來覆蓋率越來越廣的一種閥門。
特點
1、不必使用附加的密封圈或金屬部件即能保持可靠密封
2、可保持雙向的無泄漏密封
3、密封設計時自動補償了使用溫度和壓力的變化
4、減少維修、延長了使用壽命。
5、在開啟或處於任何位置時閥座與蝶板無任何接觸
6、消除了開啟頻繁時閥座上、下兩麵三刀端的磨損
7、減少了操作扭矩、降低了對操作機構的要求。
唇齒形密封
PFTE唇齒形蝶板密封座(A)撓曲與成球形扇麵的蝶板(B)外邊緣密合,保證了可靠密封,閥體(C)與嵌件(D)將密封座緊固在位,並保護它與介質分開,防止了腐蝕。
外形尺寸
| 通徑 | 外形尺寸(標準尺寸) | 150LB | 300LB | ||||||||||
| DN | H | H1 | L0 | L | D1 | D2 | Z-d | N-Me | L | D1 | D2 | Z-d | N-Me |
| 2" | 85 | 287 | 260 | 43 | 120.5 | 92 | 4/19 | 4-5/8" | 43 | 127 | 92 | 4(8)-19 | 8-5/8" |
| 3" | 100 | 320 | 260 | 48 | 152.5 | 127 | 4/19 | 4-5/8" | 48 | 168.5 | 127 | 4(8)-22 | 8-3/4" |
| 4" | 123 | 360 | 260 | 54 | 190.5 | 157 | 4(8)-19 | 8-5/8" | 54 | 200 | 157 | 4(8)-22 | 8-3/4" |
| 5" | 140 | 405 | 320 | 57 | 216 | 186 | 4(8)-22 | 8-3/4" | 59 | 235 | 186 | 4(8)-22 | 8-3/4" |
| 6" | 160 | 440 | 320 | 57 | 241.5 | 216 | 4(8)-22 | 8-3/4" | 59 | 270 | 216 | 4(12)-22 | 12-3/4" |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D372Y300LB-美標雙偏心高性能硬密封蝶閥產品,請您根據D372Y300LB-美標雙偏心高性能硬密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
