蝶閥
手動渦輪蝶閥
FBGX10Q

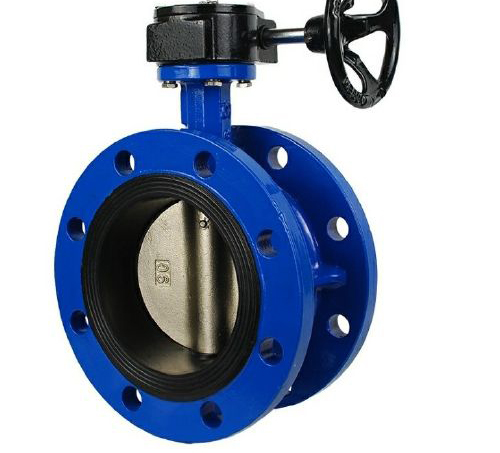

FBGX10Q-手動渦輪蝶閥
77

上一個：防爆型快速關閉閥下一個:粉末氣動蝶閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多FBGX10Q-手動渦輪蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
FBGX10Q-手動渦輪蝶閥產品說明書資料介紹
FBGX10Q-手動渦輪蝶閥公稱通經DN50-DN1200，公稱壓力PN1.0-1.6MPa，法蘭式連接。90°回轉開關輕鬆，密封可靠，使用壽命長，被廣泛用於水廠、電廠、鋼廠、造紙、化工、飲食等係統供排水中，作為調節和截止使用。
產品特點:
1、設計新穎、合理，結構*，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
結構原理
安裝於管道的直徑方向，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。手柄蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控製特性。蝶閥處於完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控製特性。
執行標準
製造標準:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法蘭標準:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
結構長度標準:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
檢驗標準:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
性能參數

性能參數
公稱通徑	DN	50～2000
公稱壓力	MPa	0.6	1	1.6
試驗壓力PsMPa	強度試驗	0.9	1.5	2.4
試驗壓力PsMPa	密封試驗	O.66	1.1	1.76
適用介質	空氣、水、汙水、蒸氣、煤氣、油品等
驅動形式	手動、蝸輪傳動、氣傳動、電傳動

主要零件的材料:

主要零件材質
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料
密封圈	各種橡膠、聚四氟乙烯
閥杆	2Cr13、不鏽鋼
填料	0型圈、柔性石墨

主要連接尺寸

主要外形尺寸
通徑		主要尺寸			0.25MPa～0.6MPa			1.0MPa			1.6MPa
mm	inch	L	H	H1	D	D1	Z-φd	D	D1	Z-φd	D	D1	Z-φd
80	3	114	115	235	185	150	4/18	195	160	4/18	195	160	8/18
100	4	127	120	240	205	170	4/18	215	180	8/18	215	180	8/18
125	5	140	130	270	235	200	8/18	245	210	8/18	245	210	8/18
150	6	140	150	300	260	225	8/18	280	240	8/23	280	240	8/23
200	8	152	180	300	315	280	8/18	335	295	8/23	335	295	12/23
250	10	250	220	400	370	335	12/18	390	350	12/23	405	355	12/25
300	12	270	250	410	435	95	12/23	440	400	12/23	460	410	12/25
350	14	290	270	460	485	445	12/23	500	460	16-23	520	470	16-25
400	16	310	290	510	435	495	16-23	565	515	16-25	585	525	16-30
450	18	330	320	560	500	550	20-23	615	565	20-25	640	585	20-30
500	20	350	360	590	640	600	20-23	670	620	20-25	705	650	20-34
600	24	390	390	660	755	705	20-25	780	725	20-30	840	770	20-41
700	28	430	460	780	860	810	24-25	895	840	24-30	910	840	24-41
800	32	470	530	850	975	920	24-30	1010	950	24-34	1020	950	24-41
900	36	510	570	920	1075	1020	24-30	1110	1050	28-34	1120	1050	28-41
1000	40	550	630	990	1175	1120	28-30	1220	1160	28-34	1255	1170	28-48
1200	48	630	750	1115	1400	1340	32-34	1450	1380	32-41	1485	1390	32-54
1200	48	630	750	1115	1375	1320	32-30	1450	1380	32-41	1485	1390	32-54
1400	56	710	850	1228	1620	1560	36-34	1675	1590	36-48
1400	56	710	850	1228	1575	1520	36-40	1675	1590	36-48
1600	64	790	990	1340	1820	1760	40-34	1915	1820	40-54
1600	64	790	990	1340	1785	1730	40-30	1915	1820	40-54
1800	72	870	110	1570	2045	1970	44-41	2115	2020	44-54
1800	72	870	110	1570	1985	1930	44-30	2115	2020	44-54
2000	80	950	1170	1680	2265	2180	48-48	2325	2230	46-54
2000	80	950	1170	1680	2185	2130	48-30	2325	2230	46-54

?安裝注意事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或鬆動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封麵，焊後取下閥門，對閥門密封麵及管道內腔進行清潔，然後再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封麵(兩端密封麵、蝶板密封麵、閥座密封麵)徹底擦幹淨，去掉灰塵和汙物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位後不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控製機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
