產品中心
銷售電話：13817855033圖文傳真：+86-021-51645825
- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥
- 氣動球閥
- PQ640H16C
- PQ640H16C-氣動球閥
- 46
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PQ640H16C-氣動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

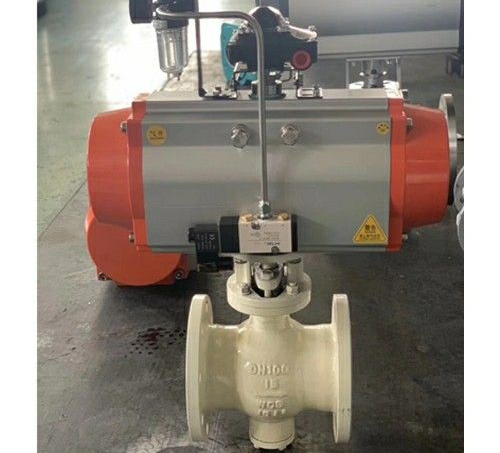

PQ640H16C-氣動球閥說明書資料介紹
PQ640H16C-氣動球閥利用偏心閥體，偏心球體和閥座，閥杆作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封麵始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬麵受到良好的保護。本產品特別適用於鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
特點:
1、其結構偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬麵環帶硬麵接觸密封，雙偏心結構在開啟時閥芯位於藏球室內，流通截麵大，且閥門不被衝刷，關閉時閥芯不被衝刷，開啟時閥芯球麵沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效；
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封麵組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求；
3、密封嚴密、輸送有害氣體可達零泄露；
4、密封副的閥芯留有補償量、當閥做磨損後，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換後閥座仍可用，避免了閥門密封失效後，整台報廢的弊端因堆焊不同合金（或組合球）雙金屬密封副的選配可以用於耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況；
執行標準:
法蘭連接尺寸按GB/T 9113.1—2000規定的突麵法蘭
結構長度參照GB12221-89的規定
製造和驗收技術條件參照GB12237-89
壓力試驗按ZBJ16006-89, GB/T13927-92的要求
零件材料
性能參數
外形尺寸:
結構尺寸圖:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PQ640H16C-氣動球閥產品，請您根據PQ640H16C-氣動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
PQ640H16C-氣動球閥說明書資料介紹
PQ640H16C-氣動球閥利用偏心閥體，偏心球體和閥座，閥杆作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封麵始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬麵受到良好的保護。本產品特別適用於鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
特點:
1、其結構偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬麵環帶硬麵接觸密封，雙偏心結構在開啟時閥芯位於藏球室內，流通截麵大，且閥門不被衝刷，關閉時閥芯不被衝刷，開啟時閥芯球麵沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效；
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封麵組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求；
3、密封嚴密、輸送有害氣體可達零泄露；
4、密封副的閥芯留有補償量、當閥做磨損後，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換後閥座仍可用，避免了閥門密封失效後，整台報廢的弊端因堆焊不同合金（或組合球）雙金屬密封副的選配可以用於耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況；
執行標準:
法蘭連接尺寸按GB/T 9113.1—2000規定的突麵法蘭
結構長度參照GB12221-89的規定
製造和驗收技術條件參照GB12237-89
壓力試驗按ZBJ16006-89, GB/T13927-92的要求
零件材料
| 零件名稱 | Q640W型 | Q640H型 | Q640M型 | Q640M1型 |
| 閥體 | 碳 鋼 | 碳鋼WCB不鏽鋼 | 碳鋼 | 碳鋼WCB |
| 閥杆 | 45# | 45# 2Cr13 | 45# 40Cr | 45# |
| 閥芯 | 碳 鋼 | 特種硬化合金鋼質Cr-Mn-Si合金 | 特種硬化合金鋼質Cr-Mo-V合金 | 特種硬化合金鋼質Cr-Mo-V合金 |
| 閥座 | W | 特種硬化合金鋼質Cr-Mn-Si合金 | 特種硬化合金鋼質Cr-Mo-V合金 | 特種硬化合金鋼質Cr-Mo-V合金 |
| 公稱壓力 | 0.6 | 1 | 1.6 | 2 | 2.5 | 4 | 5 | 6.4 | 10 | |
| 密封實驗壓力 | 0.9 | 1.5 | 2.4 | 3 | 3.8 | 6 | 7.5 | 9.6 | 15 | |
| 氣密封試驗 | 0.66 | 1.1 | 1.8 | 2.2 | 2.8 | 4.4 | 5.5 | 7.1 | 11 | |
| 適及 用溫 介度 質℃ | Q640W型 | 水、蒸汽、紙漿等溶液，t≤425℃ | ||||||||
| Q640H型 | 天然氣、煤氣、液化氣、原油、重油，t≤425℃ | |||||||||
| Q640M型 | 溶液及礦漿輸送，t≤425℃ | |||||||||
| Q640M1型 | 氧化鋁粉、煤粉、煤灰、含塵氣體，廢渣等，t≤350℃ | |||||||||
| 公稱壓力 PN/Mpa | 公稱通徑 DN/mm | 尺寸 （mm） | |||||||
| L | D | K | d | f | C | Z-￠d | H | ||
| 1.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
| 50 | 178 | 165 | 125 | 100 | |||||
| 65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
| 80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
| 100 | 229 | 220 | 180 | 155 | 370 | ||||
| 125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
| 150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
| 200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
| 250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
| 300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
| 350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
| 400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
| 450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
| 500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
| 600 | 813 | 840 | 770 | 718 | 5 | 48 | 20-￠36 | 1210 | |
