- 所屬係列：
- 產品名稱：
- 產品型號：
- 關鍵字標簽：
- 瀏覽次數：
- 球閥
- 氣動帶手動球閥
- Q641F16C

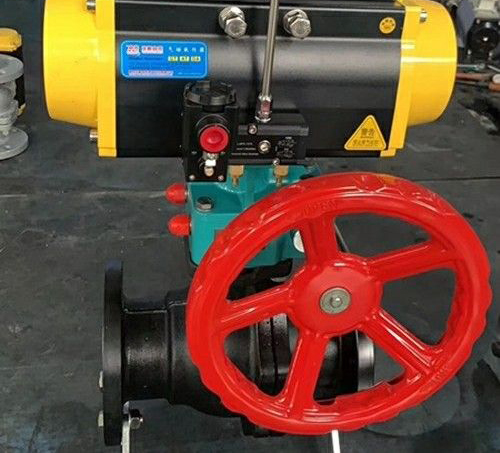

- Q641F16C-氣動帶手動球閥
- 46
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q641F16C-氣動帶手動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q641F16C-氣動帶手動球閥說明書資料介紹：
Q641F16C-氣動帶手動球閥用於截斷或接通管路中的介質，選用不同的材質，氣動球閥可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動法蘭球閥可廣泛應用於造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控製係統中。
優點
1、流體阻力小、球閥是閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。
3、閥座密封性能好，聚四氟乙烯等彈性材料製成的密封圈，結構易於密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥杆密封可靠，由於閥杆隻作彷轉動運而不做升降運動，閥杆的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，確保閥杆密封。
7、 防靜電功能：在球體、閥杆、閥體之間設置彈簧，能將開關過程產生的靜電導出。
執行標準
1、設計與製造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598
執行機構介紹
係列GT型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪齒條傳動，安全可靠；大口徑閥門係列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
是 密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩 定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排汙閥，結構長度相符，擴大了球閥使用範 圍，
性能參數
壓力測試
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641F16C-氣動帶手動球閥產品，請您根據Q641F16C-氣動帶手動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Q641F16C-氣動帶手動球閥說明書資料介紹：
Q641F16C-氣動帶手動球閥用於截斷或接通管路中的介質，選用不同的材質，氣動球閥可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動法蘭球閥可廣泛應用於造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控製係統中。
優點
1、流體阻力小、球閥是閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。
3、閥座密封性能好，聚四氟乙烯等彈性材料製成的密封圈，結構易於密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥杆密封可靠，由於閥杆隻作彷轉動運而不做升降運動，閥杆的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，確保閥杆密封。
7、 防靜電功能：在球體、閥杆、閥體之間設置彈簧，能將開關過程產生的靜電導出。
執行標準
1、設計與製造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598
執行機構介紹
係列GT型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪齒條傳動，安全可靠；大口徑閥門係列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
是 密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩 定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排汙閥，結構長度相符，擴大了球閥使用範 圍，
性能參數
| 公稱通徑mm | DN15-DN300 | ||||||
| 材料代號 | C | P | R | ||||
| 主要 | 閥體 | WCB | ZG1Cr18 | ZG1Cr18Ni | |||
| 零件 | Ni9Ti | 12Mo2Ti | |||||
| 球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||||
| 閥杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 金屬密封 | ||||||
| 填料 | 聚四氟乙烯 柔性石墨 | ||||||
| 適用 | 適用 | 蒸汽、 | 硝酸類 | 醋酸類 | |||
| 工況 | 介質 | 水、油品 | |||||
| 適用 | -28℃ - 300℃ | ||||||
| 溫度 | |||||||
| 執行器 | 型號 | DA/SR係列、GTD/GTE係列、QGSY係列等 | |||||
| 氣源 | 0.4-0.7MPa | ||||||
| 壓力 | |||||||
| 試驗壓力 | 公稱壓力（Mpa） | 壓力級 | S(Mpa) | |||||||||
| （Mpa） | 1.6 | 2.5 | 4 | 6.4 | 10 | 150 | 300 | 600 | 10K | 20K | ||
| 強度試驗 | 2.4 | 3.8 | 6 | 9.6 | 15 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 | ||
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7 | 11 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 | ||
