截止閥
美標截止閥
J41H150LB
J41H150LB-美標截止閥
47

上一個：截止閥下一個:焊接截止閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41H150LB-美標截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

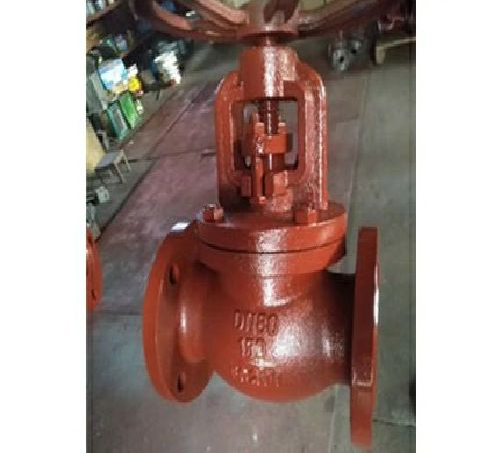

J41H150LB-美標截止閥閥體材質FC200球墨鑄鐵，法蘭連接的直通式截止閥，手動開關，密封麵Cr13係列不鏽鋼，設計和製造標準按照:ASME B16.34，API6D，通經1/2"20"，設計壓力Class150LB，適用溫度：≤180℃，適用介質：水、蒸汽、油品，廣泛應用於石化、冶金、化工、電站、製藥等行業。
用途
適用於高壓。石油、化工、製藥、化肥、電力行業等各種的工況上，截斷或接通調節管路介質。
特點
1、J41H150LB-美標截止閥結構合理、密封可靠
2、密封麵堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥杆調質及表麵氮化處理，有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型。
執行標準
設計規範標準： BS1873
結構長度標準： ASME B16.10
法蘭連接標準： ASME B16.5
對焊端連接標準：ASME B16.25
試驗與檢驗標準：API 598
試驗壓力

公稱壓力PN(Lb)	強度試驗		氣密封試驗		氣密封試驗
公稱壓力PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23	3330	17	2445
1500	38.4	5560	28.2	4080
2500	64	9255	47	6790

零件材料

體、蓋	閥杆	密封麵	墊片（環）	填料	工作溫度	適用介質
FC200	FC200	FC200	增強柔性石墨	柔性石墨	≤180	水、蒸汽

外形尺寸

DN		150Lb凸麵法蘭（RF)主要尺寸								重量
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量
15	1月2日	108	89	60.5	35	11.2	4/16	241	100	6.9
20	3月4日	117	98	69.9	43	12.7	4/16	241	100	9.8
25	1	127	108	79.2	51	14.2	4/16	242	125	13.5
32	11月4日	140	117	89	63	16	4/16	280	160	19.5
40	11月2日	165	127	98.6	73	17.5	4/16	286	160	28.5
50	2	203	152	120.7	92	19	4/19	368	200	18
65	2月21日	216	178	139.7	105	22.4	4/19	387	200	30
80	3	241	190	152.4	127	24	4/19	411	250	41
100	4	292	229	190.5	157	24	4/19	454	250	64
125	5	356	254	216	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12月29日	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

：
安裝注意事項
1、電動氣動截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理幹淨安裝。
3、久置的閥門應該進行水壓或者氣壓試驗後安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、焊接截止閥焊接完成後檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊後一定要熱處理。
6、焊好後需要進行水壓試驗後才可以正常開機使用。
7、使用一段時間後開關閥門檢測填料密封，如有損壞及時更換。
