截止閥
電動高壓截止閥
J961Y100
J961Y100-電動高壓截止閥
47

上一個：鎳材質截止閥下一個:截止閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J961Y100-電動高壓截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

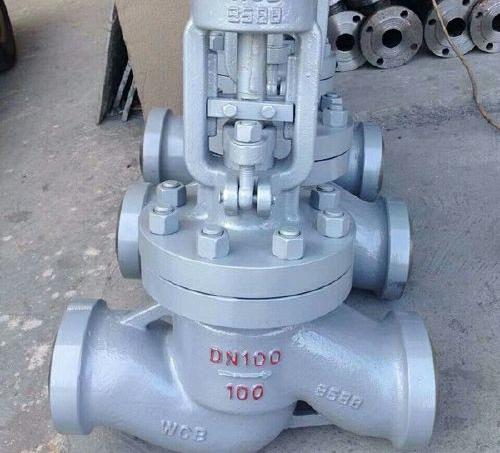

J961Y100-電動高壓截止閥直通式結構，對焊連接，閥體材質WCB可以用於電廠蒸汽管道425℃使用，密封麵材質是STL合金不易磨損、擦傷、密封性能好、壽命長，結構緊湊、啟閉性好、高度小、維修方便。廣泛用於石油、化工、水力、火力電站各種係統的管路中，做開關切斷或接通管路介質使用。
設計結構特點
高壓截止閥一旦處於開啟狀態，它的閥座和閥瓣密封麵之間就不再有接觸，因而它的密封麵機械磨損較小，由於大部分高壓截止閥的閥座和閥瓣比較容易修理，或更換密封元件時無需把整個閥門從管線上拆下來，所以這對於閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此高壓截止閥的流動阻力較高於其它閥門。
結構特點
1、支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、閥瓣、閥座的密封麵司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、高壓焊接式電站截止閥閥杆經調質和表麵氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
執行標準
設計與製造：JB/T3595 DL/T531
結構長度：JB2766 GB/T15188.1
壓力-溫度：JB/T3595
試驗-檢驗：JB/T9092
性能參數

性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
J961H-100C	100	10	≤425	水、蒸汽、油品
J961H-160C	160	16	≤425	水、蒸汽、油品

零件材料

零件材料
零件材料	材料牌號
閥體	WCB　　　A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥蓋	WCB　　 A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥瓣	WCB　　 A105	WC6　 25Cr2MoV	WC9 25Cr2MoV
閥杆	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
閥座	25 + STL	304	304
密封環 ( 墊片 )	增強柔性石墨 / 軟鋼
填料	增強柔性石墨
閥杆螺母	ZCuAl10Fe3 / D2

外形連接尺寸

PN100外形連接尺寸
DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	170	100	70	50	20	4×ø14	-	100	5.7
15	170	105	75	55	20	4×ø14	195	120	10
20	190	125	90	68	22	4×ø18	228	120	13.5
25	210	135	100	78	24	4×ø18	250	160	14
32	230	150	110	82	24	4×ø23	326	200	14.3
40	260	165	125	95	26	4×ø23	359	240	29.5
50	300	195	145	112	28	4×ø25	414	280	48.5
65	340	220	170	138	32	8×ø25	434	320	65
80	380	230	180	148	34	8×ø25	547	400	92
100	430	265	210	172	38	8×ø30	621	450	107
125	500	310	250	210	42	8×ø34	-	-	-
150	550	350	290	250	46	12×ø34	840	-	310
200	650	430	360	312	54	12×ø41	925	-	590
250	775	500	430	382	60	12×ø41	1015	-	850
300	900	585	500	442	70	12×ø48	1200	-	1040

安裝注意事項
1、截止閥是有流向的閥門，安裝時一定要注意流向，不要裝反了。
2、安裝時用光譜儀檢測閥體材質是否滿足高溫使用工況。
3、檢查電動連接盤尺寸是否匹配。
4、閥門到現場首先把電動執行器安裝到閥門上，調試開關行程。
5、安裝調試後檢測閥門密封效果，關閉閥門後用紅外線檢測閥後段溫度，正常值內證明閥門密封有效。
