奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z945X10Q-電動閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Z945X10Q-電動閘閥產品說明書資料介紹

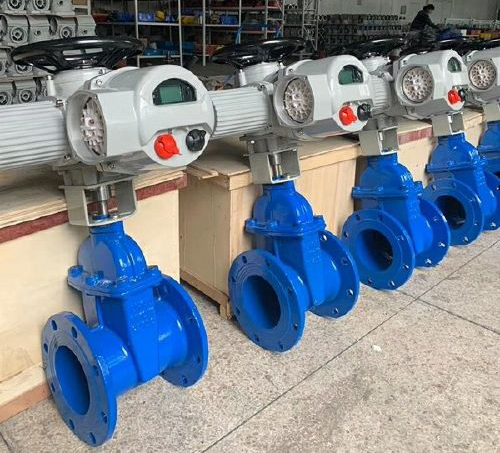

Z945X10Q-電動閘閥公稱通徑DN50-DN1200，公稱壓力PN10-16，控製電壓：AC380V，智能開關型，閘板采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。 利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果顧名思義，橡膠密封效果好使用壽命長，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源係統等體管線上作為截流裝置使用。
性能參數
執行標準：GB12234-89
連接方式：法蘭連接
公稱通徑: DN50~DN1200mm ;
公稱壓力: PN10-16;
適用溫度: 80℃;
閥體材質: QT450;
適用介質: 水;
發明特點
1 平底式閥座
傳統的閘閥往往在通水洗管後即因外物諸如石頭、木塊、水泥、紙屑、雜物等淤泥積於閥底凹槽內，容易造成無法關閉緊密而形成漏水現象。而軟密封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻。
2 整體包膠
閥門采用高品質的橡膠進行整體內，外包膠，國內的橡膠硫化技術使得硫化後的閥門能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵閥門接著牢靠，不易脫落及彈性記憶佳。
3 耐腐蝕
閥體采用粉體環氧樹脂塗裝，可防止閥體的腐蝕及生鏽。並可用於汙水係統。不易碎裂以往傳統鑄鐵閘閥常因外物擊中、碰撞或重疊而造成斷裂等現象。由於本體改用球墨鑄鐵，此種情形已可大幅度減少。
4 三“O”型
由於閥杆采用三“O”型環密封圈設計。可減少開關時的摩擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。
5 有助生飲
由於閥體內部以無毒性環氧樹脂塗裝，閘閥的內外表麵均以橡膠完全包覆而不至於出現鏽水或腐蝕現象，可供生飲。
6 精鑄閥體
閥體采用精密鑄造，精確的幾何尺寸使得閥體北部無需任何精加工即可保證閥門的密封性。
7 重量輕
本體采用球墨鑄造製成，重量較傳統閘閥重量減輕約百分之二十到百分之三十，方便維修方便。
執行標準
1、設計製造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
主要零件材料表
結構尺寸
尺寸圖
安裝注意事項
（1） 安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與鬆動。
（2） 在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，並配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3) 切斷閥安裝前，應先徹底清洗管道。
（4） 安裝場地應考慮到人員設備的安全，既便於操作，又有利於拆裝與維護。
（5） 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6） 介質流動方向應與閥體上的箭頭指向一致。氣源應幹燥、無油。閥門應在環境溫度-20~55℃場所使用。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z945X10Q-電動閘閥產品，請您根據Z945X10Q-電動閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
Z945X10Q-電動閘閥產品說明書資料介紹
Z945X10Q-電動閘閥公稱通徑DN50-DN1200，公稱壓力PN10-16，控製電壓：AC380V，智能開關型，閘板采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。 利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果顧名思義，橡膠密封效果好使用壽命長，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。可廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源係統等體管線上作為截流裝置使用。
性能參數
執行標準：GB12234-89
連接方式：法蘭連接
公稱通徑: DN50~DN1200mm ;
公稱壓力: PN10-16;
適用溫度: 80℃;
閥體材質: QT450;
適用介質: 水;
發明特點
1 平底式閥座
傳統的閘閥往往在通水洗管後即因外物諸如石頭、木塊、水泥、紙屑、雜物等淤泥積於閥底凹槽內，容易造成無法關閉緊密而形成漏水現象。而軟密封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻。
2 整體包膠
閥門采用高品質的橡膠進行整體內，外包膠，國內的橡膠硫化技術使得硫化後的閥門能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵閥門接著牢靠，不易脫落及彈性記憶佳。
3 耐腐蝕
閥體采用粉體環氧樹脂塗裝，可防止閥體的腐蝕及生鏽。並可用於汙水係統。不易碎裂以往傳統鑄鐵閘閥常因外物擊中、碰撞或重疊而造成斷裂等現象。由於本體改用球墨鑄鐵，此種情形已可大幅度減少。
4 三“O”型
由於閥杆采用三“O”型環密封圈設計。可減少開關時的摩擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。
5 有助生飲
由於閥體內部以無毒性環氧樹脂塗裝，閘閥的內外表麵均以橡膠完全包覆而不至於出現鏽水或腐蝕現象，可供生飲。
6 精鑄閥體
閥體采用精密鑄造，精確的幾何尺寸使得閥體北部無需任何精加工即可保證閥門的密封性。
7 重量輕
本體采用球墨鑄造製成，重量較傳統閘閥重量減輕約百分之二十到百分之三十，方便維修方便。
執行標準
1、設計製造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
主要零件材料表
| 名 稱 | 材 料 |
| 閥 體 | 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
| 閘 板 | 球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 橡 膠 |
| 內 六 角 螺 栓 | 碳 化 處 理 |
| 密 封 圈 | 橡 膠 |
| 閥 蓋 | 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
| 閥 杆 | 不 鏽 鋼 |
| “O” 形 密 封 圈 | 橡 膠 |
| 止 推 軸 承 | 錫 青 銅 |
| 螺 栓 | 不 鏽 鋼 |
| 壓 蓋 | 球 墨 鑄 鐵、鑄 鋼 |
| 防 塵 罩 | 橡 膠 |
| 手 輪 （傳 動 帽） | 鑄 鐵 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| HA | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| HC | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 175 |
安裝注意事項
（1） 安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與鬆動。
（2） 在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，並配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3) 切斷閥安裝前，應先徹底清洗管道。
（4） 安裝場地應考慮到人員設備的安全，既便於操作，又有利於拆裝與維護。
（5） 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6） 介質流動方向應與閥體上的箭頭指向一致。氣源應幹燥、無油。閥門應在環境溫度-20~55℃場所使用。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力於閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z945X10Q-電動閘閥產品，請您根據Z945X10Q-電動閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較複雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立誌成為世界大國的閥門製造商工匠。
